SMAU01L-15 - миниатюрный изолированный DC/DC-преобразователь 15 В, 1 Вт для промышленной электроники.
Назначение и краткое описание
Компонент SMAU01L-15 представляет собой миниатюрный импульсный источник питания постоянного тока с неизолированным по стабилизации выходом, рассчитанный на преобразование входного напряжения 5 В в стабилизированное выходное напряжение 15 В при мощности 1 Вт. Модуль выполнен по технологии поверхностного монтажа с внутренней SMD-элементной базой, имеет встроенную гальваническую развязку и не требует внешних компонентов.
Серия предназначена для применения в аппаратуре промышленной автоматики, электроники управления, измерительной технике, узлах питания маломощных цифровых и аналоговых цепей, где требуется компактный изолированный преобразователь с низкой стоимостью и высокой надёжностью.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| SMAU | Серия миниатюрных DC/DC-преобразователей Mean Well |
| 01 | Номинальная мощность 1 Вт |
| L | Исполнение с низкопрофильным корпусом серии |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Не требует внешних компонентов.
- Гальваническая развязка входа и выхода 1000 В DC.
- Высокая надёжность и низкая стоимость.
- Входной фильтр капаситивного типа.
- 100% испытание на прогон при повышенной температуре.
- Внутренняя SMD-технология.
- Средняя наработка на отказ: 700 000 часов.
- Низкие габариты и малая масса.
Выходные параметры
| Параметр | Значение для SMAU01L-15 |
|---|---|
| Выходное напряжение постоянного тока | 15 В |
| Точность выходного напряжения | ±2% |
| Номинальный выходной ток | 67 мА |
| Диапазон выходного тока | 0–67 мА |
| Пульсации и шум | 100 мВ п-п, не более |
| Нестабильность по нагрузке | ±8% при нагрузке 20%–100% |
| Выходная мощность постоянного тока | 1 Вт |
| КПД | 79% |
Входные параметры
| Параметр | Значение для SMAU01L-15 |
|---|---|
| Диапазон входного напряжения | 5 В ±10% (4,5–5,5 В DC) |
| Входной ток | 260 мА, не более |
| Частота переключения | не менее 100 кГц |
Защита и электрическая прочность
| Параметр | Значение для SMAU01L-15 |
|---|---|
| Защита от короткого замыкания | Моментальная |
| Защита от перенапряжения | Отсутствует |
| Напряжение изоляции вход–выход | 1000 В DC, не менее |
| Сопротивление изоляции вход–выход | 100 МОм при 500 В DC, не менее |
| Ёмкость изоляции | 80 пФ, не более |
Температурные и эксплуатационные характеристики
| Параметр | Значение для SMAU01L-15 |
|---|---|
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Рабочая температура и влажность | от -25°C до +60°C, 20%–90% RH без дерейтингa |
| Работа при повышенной температуре | 80% нагрузки при 71°C |
| Температура и влажность хранения | от -40°C до +105°C, 10%–95% RH |

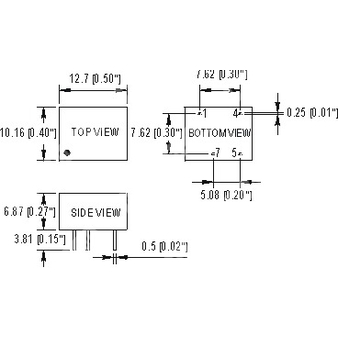

Конструктивные данные
| Параметр | Значение для SMAU01L-15 |
|---|---|
| Габаритные размеры | 0,50″ × 0,27″ × 0,40″ |
| Масса | 1,7 г |
| Материал корпуса | Непроводящий пластик |
| Технология исполнения | Внутренняя SMD-технология |
Назначение выводов
| Номер вывода | Обозначение |
|---|---|
| 1 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 7 | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25°C и влажности 70% RH окружающей среды.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12″, подключённой к конденсаторам 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
Обобщение по применению
SMAU01L-15 целесообразно применять как локальный изолированный источник 15 В мощностью 1 Вт в компактных электронных модулях, узлах контроля, интерфейсной аппаратуре, маломощных цепях аналоговой и цифровой электроники, а также в промышленной автоматике, где важны гальваническая развязка, малые габариты и минимальная обвязка.
