SMAU01M-09 - неизолированный DC/DC-преобразователь мощностью 1 Вт с выходным напряжением 9 В для промышленной электроники.
Расшифровка партномера SMAU01M-09
| Обозначение серии | SMAU01M |
| Исполнение по выходному напряжению | 09 — выход 9 В |
| Тип изделия | Импульсный источник питания постоянного тока |
| Характер выхода | Нестабилизированный выход постоянного напряжения |
| Максимальная выходная мощность | 1 Вт |
Краткое описание
SMAU01M-09 представляет собой компактный импульсный источник питания постоянного тока серии SMAU01M с выходным напряжением 9 В и выходной мощностью 1 Вт. Модуль предназначен для применения в промышленной и электронной аппаратуре, где требуется малогабаритный источник питания с гальванической развязкой и минимальным числом внешних компонентов.
Основные особенности
- Нестабилизированный выход постоянного тока.
- Не требует внешних компонентов.
- Гальваническая развязка входа и выхода 1000 В DC.
- Высокая надежность и низкая стоимость.
- Входной фильтр капаситорного типа.
- 100% контроль при термообкатке.
- Внутренняя технология поверхностного монтажа.
- Наработка на отказ MTBF: 700 000 часов.
Выходные параметры
| Выходное напряжение постоянного тока | 9 В |
| Точность выходного напряжения | ±2% |
| Номинальный выходной ток | 110 мА |
| Диапазон выходного тока | 0–110 мА |
| Пульсации и шум | 100 мВ пик-пик (максимум) |
| Стабилизация по линии | ±1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8% при нагрузке от 20% до полной |
| Выходная мощность постоянного тока | 1 Вт |
| КПД | 79% |
Входные параметры
| Диапазон входного напряжения постоянного тока | 12 В ±10% (10,8–13,2 В DC) |
| Максимальный входной ток | 107 мА |
| Частота преобразования | не менее 100 кГц |
Защита и изоляция
| Защита от короткого замыкания | Кратковременная |
| Защита от перенапряжения | Отсутствует |
| Изоляционное напряжение между входом и выходом | не менее 1 кВ DC |
| Сопротивление изоляции вход-выход | не менее 100 МОм при 500 В DC |
| Изоляционная емкость | не более 80 пФ |
Эксплуатационные условия
| Температурный коэффициент | ±0,03% / °C (0...50 °C) |
| Рабочая температура и влажность | -25...+60 °C, 20...90% RH без дерейтингa |
| Допустимая нагрузка при повышенной температуре | 80% нагрузки при 71 °C |
| Температура и влажность хранения | -40...+105 °C, 10...95% RH |
Конструктивные данные

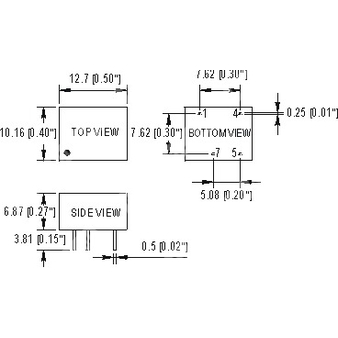

| Габаритные размеры | 0,50″ × 0,40″ × 0,27″ |
| Масса | 1,7 г |
| Материал корпуса | Непроводящий пластик |
| Исполнение | Одноканальное |
Назначение выводов
| Вывод 1 | -Vin |
| Вывод 4 | +Vin |
| Вывод 5 | +Vout |
| Вывод 7 | -Vout |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12″, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от нижнего уровня входного напряжения к верхнему при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
