SMAU01M-12 - миниатюрный изолированный DC/DC-преобразователь 1 Вт с выходом 12 В для промышленной электроники.
Модуль SMAU01M-12 представляет собой компактный импульсный источник питания серии SMAU01M с одним стабилизированным выходом 12 В, предназначенный для преобразования входного напряжения 12 В постоянного тока в изолированное выходное напряжение 12 В при мощности 1 Вт. Изделие выполнено по технологии внутреннего SMD-монтажа, не требует внешних компонентов, обеспечивает гальваническую развязку входа и выхода и ориентировано на применение в системах промышленной автоматики, электроники и встраиваемых устройствах.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SMAU01M | Серия миниатюрных импульсных DC/DC-преобразователей Mean Well, мощность 1 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| Обозначение SMAU01M-12 | Исполнение серии SMAU01M с выходом 12 В |
Особенности
- Нестабилизированный выход постоянного тока.
- Не требуются внешние компоненты.
- Изоляция входа и выхода 1000 В DC.
- Высокая надежность при низкой стоимости.
- Входной фильтр capacitor type.
- 100% испытание на прогонку (burn-in test).
- Внутренняя SMD-технология.
- Средняя наработка на отказ: 700 000 часов.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Точность выходного напряжения | ±2% |
| Номинальный выходной ток | 84 мА |
| Диапазон выходного тока | 0–84 мА |
| Пульсации и шум | 100 мВ p-p (макс.) |
| Стабилизация по линии | ±1,2% при изменении входного напряжения на 1% |
| Стабилизация по нагрузке | ±8% при нагрузке 20%–100% |
| Выходная мощность | 1 Вт |
| КПД | 82% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 12 В ±10% (10,8–13,2 В DC) |
| Входной ток | 107 мА макс. |
| Тип входного фильтра | Конденсаторный |
Защитные и коммутационные характеристики
| Параметр | Значение |
| Защита от короткого замыкания | Кратковременная |
| Защита от перенапряжения | Отсутствует |
| Частота переключения | Не менее 100 кГц |
Параметры изоляции
| Параметр | Значение |
| Изоляционное напряжение вход–выход | 1 кВ DC минимум |
| Сопротивление изоляции вход–выход | 100 МОм минимум при 500 В DC |
| Изоляционная емкость | 80 пФ макс. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура и влажность | -25 °C … +60 °C, 20% … 90% RH (без дерейтирования); 80% нагрузки при 71 °C |
| Температура и влажность хранения | -40 °C … +105 °C, 10% … 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 … 50 °C) |

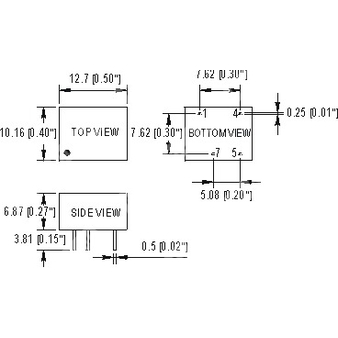

Габариты, масса и конструкция
| Параметр | Значение |
| Габариты | 0,50" × 0,40" × 0,27" |
| Масса | 1,7 г |
| Материал корпуса | Непроводящий пластик |
| Технология исполнения | Внутренняя SMD-технология |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 700 000 часов |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 7 | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от нижнего уровня входного напряжения к верхнему при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
