SMAU01N-12 — миниатюрный изолированный DC/DC преобразователь 24 В в 12 В, 1 Вт для промышленной электроники.
Серия: SMAU01N
Назначение: преобразование входного постоянного напряжения 24 В в стабилизированное выходное напряжение 12 В для маломощных изолированных цепей питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| SMAU | Серия миниатюрных модулей питания Mean Well |
| 01 | Класс мощности 1 Вт |
| N | Исполнение с неизолированным по стабилизации выходом, без внешних компонентов |
| 12 | Номинальное выходное напряжение 12 В |
Общее описание
Модуль SMAU01N-12 представляет собой импульсный источник питания постоянного тока серии SMAU01N с выходной мощностью 1 Вт и номинальным выходным напряжением 12 В. Устройство предназначено для применения в маломощных схемах питания, где требуется гальваническая развязка, компактные габариты и минимальная обвязка. Преобразователь выполнен на базе внутренней SMD-технологии, не требует внешних компонентов и рассчитан на промышленное применение.
Для серии характерны: неизолированный по стабилизации DC-выход, входной фильтр capacitor type, высокая надежность, низкая стоимость, 100 % испытание на прогон при повышенной температуре, а также наработка на отказ MTBF 700 000 часов.
Основные особенности
- Неизолированный DC-выход.
- Не требует внешних компонентов.
- Изоляция вход/выход 1000 В DC.
- Высокая надежность, низкая стоимость.
- Входной фильтр конденсаторного типа.
- Внутренняя SMD-технология.
- 100 % испытание на прогон.
- Наработка на отказ MTBF: 700 000 часов.
Электрические параметры
| Параметр | Значение для SMAU01N-12 |
| Выходное напряжение постоянного тока | 12 В |
| Точность выходного напряжения | ±2 % |
| Номинальный выходной ток | 84 мА |
| Диапазон выходного тока | 0–84 мА |
| Пульсации и шум | 100 мВ п-п, максимум |
| Стабилизация по линии | ±1,2 % при изменении входного напряжения на 1 % |
| Стабилизация по нагрузке | ±8 % при нагрузке 20–100 % |
| Выходная мощность | 1 Вт |
| КПД | 77 % |
| Частота преобразования | не менее 100 кГц |
| Коэффициент температурного дрейфа | ±0,03 %/°C, в диапазоне 0…50 °C |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 24 В ±10 % (21,6–26,4 В DC) |
| Входной ток | 54 мА, максимум |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Кратковременная |
| Защита от перенапряжения | Отсутствует |
Изоляция
| Параметр | Значение |
| Изоляционное напряжение вход/выход | 1 кВ DC, минимум |
| Сопротивление изоляции вход/выход | 100 МОм, минимум, при 500 В DC |
| Емкость изоляции | 80 пФ, максимум |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | от -25 °C до +60 °C |
| Рабочая влажность | 20–90 % RH, без дерейтингa |
| Допустимая нагрузка при повышенной температуре | 80 % нагрузки при 71 °C |
| Температура хранения | от -40 °C до +105 °C |
| Влажность хранения | 10–95 % RH |

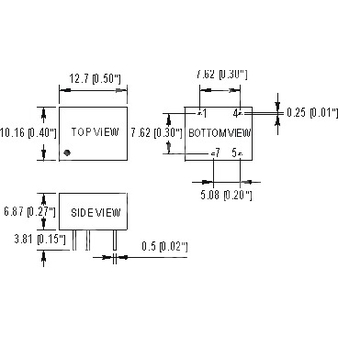

Конструктивные данные
| Параметр | Значение |
| Габариты | 0,50 × 0,27 × 0,40 дюйма |
| Масса | 1,7 г |
| Материал корпуса | Непроводящий пластик |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 7 | -Vout |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %.
2. Пульсации и шум измеряются в полосе 20 МГц с применением скрученной пары длиной 12 дюймов и подключением конденсаторов 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется при переходе от низкого уровня входного напряжения к высокому при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется в диапазоне от 20 % до 100 % номинальной нагрузки.
