SMT01B-05

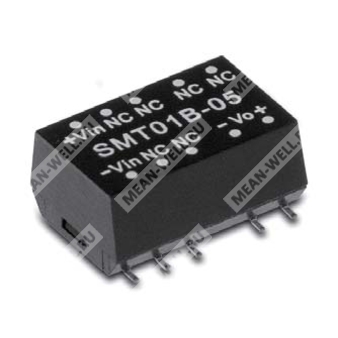

SMT01B-05 - изолированный стабилизированный DC-DC преобразователь 1 Вт в SMD-корпусе для преобразования напряжения питания.
Расшифровка партномера
| Обозначение | Значение |
| SMT01 | Серия 1 Вт, SMD-корпус, изолированный DC-DC преобразователь |
| B | Диапазон входного напряжения 18–36 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Краткое назначение
Модуль предназначен для преобразования и гальванической развязки напряжения постоянного тока в системах промышленной электроники, связи и распределённого питания.
Особенности
- SMD-корпус со стандартным промышленным распиновочным исполнением.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон: от -40 до +90 °C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс A, без дополнительных компонентов.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения неисправности.
- Гальваническая развязка входа и выхода 1,5 кВ DC.
- Возможность поставки в ленте на катушке.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутирующие устройства передачи данных.
Описание
SMT01B-05 относится к серии SMT01 — это изолированный и стабилизированный модульный DC-DC преобразователь мощностью 1 Вт в SMD-исполнении. Модуль выполнен в корпусе для поверхностного монтажа, имеет стандартные выводы и предназначен для применения в компактных электронных системах, где требуется локальное преобразование напряжения с гальванической развязкой.
Для исполнения B предусмотрен номинальный диапазон входного напряжения 18–36 В DC, что соответствует системам с номинальным напряжением 24 В. Выходное напряжение модели SMT01B-05 составляет 5 В DC. Изделие рассчитано на работу при естественной конвекции и не требует принудительного охлаждения.
Расшифровка электрических параметров
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В DC |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 150 мА, медленный, для моделей 24 В |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 56 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Выходной ток | 20–200 мА |
| Номинальная мощность | 1 Вт |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Частота преобразования | 500 кГц |
| Перегрузка | 130–200% от номинальной выходной мощности |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 4 кВ контакт |
| Радиочастотная устойчивость | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1: 0,5 кВ по питанию, уровень 2: 0,5 кВ по сигналу |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 2: 0,5 кВ линия-линия, уровень 2: 1 кВ линия-земля |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 2: 3 В (э.м.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 1: 1 А/м |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+90 °C, стандартная модель; до +90 °C при естественной конвекции с учетом зависимости от нагрузки |
| Температура корпуса | +110 °C max. |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–10 с, 240 °C max. |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 630 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Габариты | 15,24 × 10,9 × 7,1 мм |
| Габариты в дюймах | 0,6 × 0,43 × 0,28 дюйма |
Распиновка
| Номер вывода | Назначение |
| 1 | -Vin |
| 5 | -Vout |
| 6 | +Vout |
| 12 | +Vin |
| 2, 3, 7, 8, 10, 11 | Не подключены |
Упаковка
| Вариант | Параметр | Значение |
| Стандартная трубка | Количество в трубке | 32 шт. |
| Стандартная трубка | Масса одной трубки | 0,065 кг |
| Стандартная трубка | Количество в коробке | 3840 шт. / 120 трубок |
| Стандартная трубка | Масса коробки | 8,6 кг |
| Катушка | Количество на катушке | 500 шт. |
| Катушка | Масса одной коробки | 1,4 кг |
| Катушка | Количество в коробке | 2500 шт. / 5 катушек |
| Катушка | Масса коробки | 7,8 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении: 12 В DC, 24 В DC, 48 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары, терминатор 12", с конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимальной до максимальной входной нагрузки.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Финальное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Внешний входной фильтрующий конденсатор требуется, если модуль должен соответствовать BS EN/EN61000-4-4 и BS EN/EN61000-4-5.
- Рекомендуемое значение фильтрующего конденсатора по питанию: 470 мкФ / 100 В.
