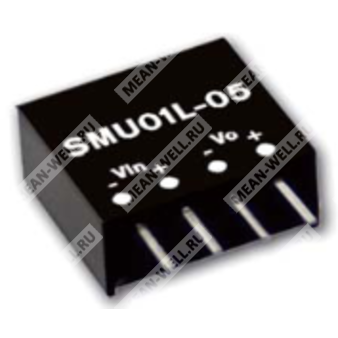

SMU01L-05
SMU01L-05 - 1-Вт изолированный DC/DC-преобразователь с одним нестабилизированным выходом на 5 В.
Описание
SMU01L-05 — миниатюрный изолированный модульный DC/DC-преобразователь серии SMU01, предназначенный для формирования одного нестабилизированного выхода постоянного напряжения 5 В при малой мощности нагрузки. Изделие выполнено в SIP-корпусе, имеет встроенный фильтр электромагнитных помех, промышленный температурный диапазон и подходит для применения в промышленной электронике, системах автоматизации и распределённых узлах питания.
Особенности
- Гальваническая развязка входа и выхода 1500 ВDC.
- Дополнительная изоляция 3000 ВDC как опциональная характеристика серии.
- Диапазон рабочей температуры от -40 до +90 °C с учётом дерейтинг-кривой.
- Встроенная технология SMD.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Негерметичный пластиковый корпус.
- SIP-корпус.
- Стандартная распиновка для промышленного применения.
- 100% выходной прогон на стенде при испытаниях.
- Низкая стоимость при высокой надёжности.
- Подходит для монтажа в системах с ограниченным пространством.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| SMU01 | Серия | 1-Вт DC/DC-преобразователь серии SMU01 |
| L | Исполнение | Вариант серии с одним выходом и соответствующим диапазоном входного напряжения 4,5–5,5 В |
| 05 | Выходное напряжение | 5 В |
Выход
| Параметр | Значение |
| Номинальная выходная мощность | 1 Вт |
| Выходное напряжение постоянного тока | 5 В |
| Диапазон выходного тока | 0–200 мА |
| КПД типовой | 77% |
| Пульсации и шум | 100 мВп-п |
| Линейная стабилизация | ±1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±8,0% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения типовая | 100 кГц |
| Режим перегрузки | Кратковременный, защита с разрушением предохранителя |
| Режим короткого замыкания | Кратковременный, защита с разрушением предохранителя |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–5,5 В |
| Номинальное входное напряжение | 5 В |
| Входной ток при полной нагрузке | 265 мА |
| Входной ток без нагрузки | 32 мА |
| Рекомендуемый предохранитель | 500 мА |
| Тип входного фильтра | Конденсаторный |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ макс. |
| Эмиссия помех | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | Одобрение EAC TP TC 020/2011 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20–90% RH без конденсации |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры корпуса | 11,6 × 6,1 × 10,14 мм |
| Размеры в дюймах | 0,46 × 0,24 × 0,40 |
| Примечание по корпусу | Для версии 5 В и 12 В входа |
Распиновка
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Механические размеры
| Параметр | Значение |
| Длина | 11,6 мм |
| Ширина | 6,1 мм |
| Высота | 10,14 мм |
| Фронтальный размер | 3,81 мм и 2,54 мм по элементам корпуса/вывода согласно чертежу |
| Расположение выводов | 4 вывода, нижний монтаж |
Упаковка
| Параметр | SMU01L/M | SMU01N |
| Количество в трубке | 42 шт. | 42 шт. |
| Масса одной трубки | 75 г | 90 г |
| Максимальное количество в коробке | 7560 шт. | 7560 шт. |
| Масса одной коробки | 14,3 кг | 17 кг |
| Размер коробки | 600 × 230 × 220 мм | |
Примечания
- Все параметры указаны при нормальной входной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Линейная регулировка измеряется от низкой до высокой линии при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
