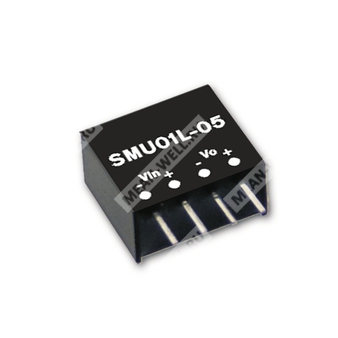

SMU01L-15
SMU01L-15 - не изолированный DC-DC преобразователь 1 Вт, 15 В, для промышленной электроники и питания маломощных узлов.
Назначение и краткое описание
SMU01L-15 — это модульный DC-DC преобразователь серии SMU01, предназначенный для формирования нестабилизированного одного выходного напряжения 15 В в маломощных приложениях. Прибор относится к серии 1-ваттных преобразователей с естественным воздушным охлаждением, промышленным исполнением и корпусом SIP.
Расшифровка партномера
| SMU | Серия DC-DC преобразователей Mean Well |
| 01 | Номинальная мощность 1 Вт |
| L | Исполнение с низким входным напряжением |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Нестабилизированный одно-выходной DC-DC преобразователь.
- Номинальная выходная мощность: 1 Вт.
- Выходное напряжение: 15 В.
- Корпус SIP.
- Встроенный EMI-фильтр.
- Охлаждение за счёт свободной конвекции воздуха.
- Промышленный стандарт pinout.
- 100% испытание на прогонку при повышенной температуре.
- Низкая стоимость и высокая надёжность.
- 2-летний гарантийный срок.
Электрические параметры
Выход
| Номинальная выходная мощность | 1 Вт |
| Выходное напряжение | 15 В |
| Диапазон тока нагрузки | 0 … 67 мА |
| Пульсации и шум | 100 мВ пик-пик |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Точность выходного напряжения | ±2,0% |
Вход
| Диапазон входного напряжения | 10,8 … 13,2 В |
| Нормальное входное напряжение | 12 В |
| Потребляемый ток при полной нагрузке | 110 мА |
| Потребляемый ток без нагрузки | 15 мА |
| Рекомендуемый предохранитель по входу | 250 мА |
| Тип фильтра | Конденсаторный |
Частотные и эксплуатационные параметры
| Частота преобразования | 100 кГц |
| Рабочая температура | -40 … +90 °C |
| Рабочая влажность | 20% … 90% RH, без конденсации |
| Температура хранения и влажность | -55 … +125 °C, 10% … 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Защита
| Перегрузка | Мгновенного типа, с разрушением |
| Короткое замыкание | Мгновенного типа, с разрушением |
Изоляция и безопасность
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| ЭМС-излучение | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Механические параметры
| Габариты (Д × Ш × В) | 11,6 × 6,1 × 10,14 мм |
| Габариты в дюймах | 0,46" × 0,24" × 0,40" |
| Масса | 1,3 г |
Назначение выводов
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Корпус и монтаж
| Тип корпуса | SIP |
| Монтаж | Сквозной, выводной |
Упаковка
| Способ упаковки | Стандартная трубчатая упаковка |
| Количество в трубе | 42 шт. |
| Масса одной трубы | 75 г |
| Максимальное количество в коробке | 7560 шт. |
| Масса одной коробки | 14,3 кг |
| Размер коробки | L600 × W230 × H220 |
Примечания
- Все параметры указаны при номинальной нагрузке, входе 25 °C, влажности 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", подключённой к терминалу с керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Регулирование по линии измеряется от низкой к высокой входной нагрузке при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Дерейтинг по температуре см. на графике снижения нагрузки.
