SMU01M-09 - изолированный DC-DC преобразователь 1 Вт с выходом 9 В для промышленных и электронных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SMU | Серия маломощных DC-DC преобразователей |
| 01 | Номинальная мощность 1 Вт |
| M | Исполнение по уровню эффективности серии SMU01M |
| 09 | Номинальное выходное напряжение 9 В |
Назначение и особенности
SMU01M-09 представляет собой неизолированный по выходу, но гальванически развязанный DC-DC преобразователь постоянного тока мощностью 1 Вт с одним выходом 9 В. Изделие предназначено для преобразования входного напряжения в фиксированное стабилизированное по уровню нагрузки и линии выходное напряжение в составе промышленной и электронной аппаратуры.

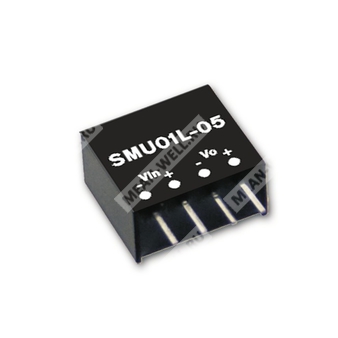

Модуль выполнен в компактном корпусе SIP с однорядным выводным монтажом, рассчитанным на установку в печатную плату. Конструкция ориентирована на применение в системах с ограниченным монтажным объемом, в том числе в измерительной, управляющей и коммуникационной аппаратуре.
Особенности
- Мощность 1 Вт.
- Гальваническая развязка вход-выход 1500 В DC.
- Промышленный диапазон рабочих температур.
- Встроенный EMI-фильтр.
- Компактный пластиковый корпус SIP.
- Естественное воздушное охлаждение.
- Низкий уровень пульсаций и шума.
- Неразборная конструкция с моментальной защитой от короткого замыкания и перегрузки.
Применения
- Промышленные системы управления.
- Электронные приборы и измерительная аппаратура.
- Системы распределенного питания малой мощности.
- Изолированные интерфейсные и вспомогательные цепи.
- Телекоммуникационное и автоматизационное оборудование.
Выход
| Номинальное выходное напряжение | 9 В |
| Диапазон выходного тока | 0 ~ 110 мА |
| Номинальная мощность | 1 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Погрешность выходного напряжения | ±2,0% |
| Тип защиты от перегрузки | Моментальная, с режимом «разрыв» |
| Тип защиты от короткого замыкания | Моментальная, с режимом «разрыв» |
Вход
| Номинальное входное напряжение | 5 В |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Входной ток при полной нагрузке | 265 мА |
| Входной ток без нагрузки | 32 мА |
| Рекомендуемая защита на входе | 500 мА |
| Частота преобразования | 100 кГц |
| Тип входного фильтра | Конденсаторный |
Эксплуатационные параметры
| Рабочая температура | -40 ~ +90 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения, влажность | -55 ~ +125 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Межобмоточная емкость | 80 пФ, максимум |
| Соответствие по ЭМС-излучению | BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| ЭМС-помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность и ресурс
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры
| Габариты корпуса | 11,6 × 6,1 × 10,14 мм |
| Габариты в дюймах | 0,46" × 0,24" × 0,40" |
Механические параметры и выводы
| Тип корпуса | SIP, однорядный монтаж |
| Нумерация выводов | 1 — -Vin; 2 — +Vin; 3 — -Vout; 4 — +Vout |
| Расположение выводов | Нижний вид |
Упаковка
| Формат поставки | Стандартная трубчатая упаковка |
| Количество в трубе | 42 шт. |
| Количество в коробке | 7560 шт. |
| Масса одной трубы | 75 г |
| Масса одной трубы для SMU01N | 90 г |
| Масса одной коробки | 14,3 кг |
| Масса одной коробки для SMU01N | 17 кг |
| Размер коробки | L600 × W230 × H220 |
| Шаг трубчатой упаковки | 4,2 мм |
| Размер трубки по сечению | 9,1 × 15 мм |
| Длина трубки | 520 мм |
Примечания
1. Все параметры указаны при номинальной входной нагрузке, температуре 25 °C и влажности 75% RH, если не оговорено иначе.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Входные параметры определяются на номинальном входе 5 В для версии SMU01M-09.
