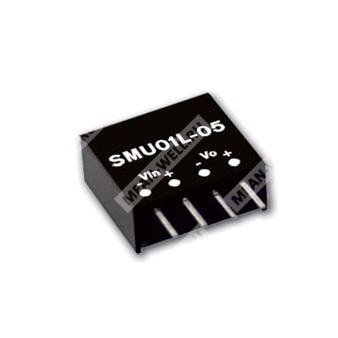

SMU01N-05 — 1-ваттный неизолированный DC/DC-преобразователь с одним выходом 5 В для промышленной электроники и встраиваемых систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SMU | Серия DC/DC-преобразователей Mean Well SMU |
| 01 | Номинальная мощность 1 Вт |
| N | Исполнение для входного напряжения 24 В |
| 05 | Номинальное выходное напряжение 5 В |
Назначение и краткое описание
SMU01N-05 — компактный неизолированный преобразователь постоянного тока в постоянный ток мощностью 1 Вт с одним выходом 5 В, предназначенный для питания маломощных узлов электронной аппаратуры.
Особенности
- Вход-выходная изоляция: 1500 В постоянного тока.
- Потребление внутренней изоляции: опционально 3000 В постоянного тока.
- Диапазон рабочей температуры: от -40 до +85 °C без снижения мощности.
- Встроенная технология SMD.
- Встроенный фильтр электромагнитных помех.
- Охлаждение за счет свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Корпус SIP.
- Стандартная распиновка промышленного применения.
- 100% испытание на прогон при повышенной температуре.
- Низкая стоимость, высокая надежность.
- Плата рассчитана на 2 года.
Применение
Источник предназначен для питания низкомощных цепей в промышленной электронике, системах управления, измерительной аппаратуре и другой встраиваемой аппаратуре, где требуется локальное формирование 5 В из источника 24 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0…265 мА |
| Номинальная мощность | 1 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Регулирование по линии | ±1,2 % при изменении входного напряжения на 1 % |
| Регулирование по нагрузке | ±8,0 % |
| Точность выходного напряжения | ±2,0 % |
| Частота переключения | 100 кГц |
| Тип защиты при перегрузке | Моментальная, с разрывом |
| Тип защиты при коротком замыкании | Моментальная, с разрывом |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 21,6…26,4 В |
| Ток потребления при полной нагрузке | 57 мА |
| Ток потребления без нагрузки | 11 мА |
| Рекомендуемый предохранитель | 150 мА |
| Тип входного фильтра | Конденсаторный |
Параметры защиты
| Параметр | Значение |
| Перегрузка | Моментальная |
| Тип реакции при перегрузке | Разрыв |
| Короткое замыкание | Моментальная |
| Тип реакции при коротком замыкании | Разрыв |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Рабочая влажность | 20…90 % RH без конденсации |
| Температура хранения и влажность | -55…+125 °C, 10…95 % RH |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стойкость к пробою изоляции | I/P-O/P: 1,5 кВ постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Емкость изоляции | 80 пФ максимум |
| Излучаемые помехи | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 700 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр | Значение |
| Длина | 11,6 мм |
| Ширина | 7,4 мм |
| Высота | 10,14 мм |
| Габариты в дюймах | 0,46" × 0,29" × 0,40" |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Тубус |
| Количество в тубусе | 42 шт. |
| Масса одного тубуса | 90 г |
| Максимальное количество в коробке | 7560 шт. |
| Масса одной коробки | 17 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
1. Все параметры указаны при нормальной входной нагрузке, 75 % относительной влажности окружающей среды.
2. Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
