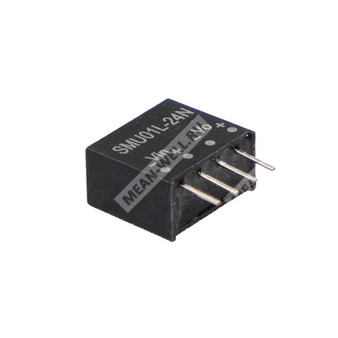

SMU01N-05N - неурегулированный изолированный DC-DC преобразователь 1 Вт для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SMU | Неурегулированный DC-DC преобразователь |
| Номинальная мощность | 01 | 1 Вт |
| Диапазон входного напряжения | N | 21,6–26,4 В постоянного тока |
| Выходное напряжение | 05 | 5 В постоянного тока |
| Суффикс | N | Новая серия |
Назначение и особенности
SMU01N-05N представляет собой неурегулированный изолированный преобразователь постоянного тока мощностью 1 Вт в стандартном пластиковом корпусе SIP-4. Модуль предназначен для питания узлов промышленной автоматики, телекоммуникационного и измерительного оборудования, где требуются гальваническая развязка, компактные размеры и низкий ток холостого хода.
- Стандартный корпус SIP-4 промышленного исполнения.
- Входной диапазон: ±10%.
- Рабочая температура: от -40 до +105 °C.
- Соответствие BS EN/EN55032, класс B, без дополнительных компонентов.
- Низкий ток потребления без нагрузки.
- КПД до 88% для ряда исполнений серии.
- Защита от короткого замыкания с автоматическим восстановлением.
- Изоляция вход-выход 1500 ВDC.
Описание
Серия SMU01N — это неурегулированные 1-ваттные DC-DC преобразователи в стандартном корпусе SIP-4. Модуль SMU01N-05N выполнен с входным диапазоном 21,6–26,4 В DC и выходным напряжением 5 В DC. Преобразователь характеризуется изолированным выходом, очень низким током холостого хода и расширенным температурным диапазоном эксплуатации от -40 до +105 °C. Изделие рассчитано на применение в системах промышленного управления, автоматизации, телекоммуникациях и измерительной технике.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 21,6–26,4 В DC |
| Импульсное входное напряжение, до 100 мс | 30 В DC |
| Рекомендуемый предохранитель | 150 мА, медленный |
| Фильтр | Внутренний конденсатор |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальная выходная мощность | 1 Вт |
| Выходной ток | 200 мА |
| Точность выходного напряжения | ±3% max. |
| Пульсации и шум | 75 мВп-п max. |
| Регулирование по линии | ±1,2% на 1% изменения входного напряжения |
| Регулирование по нагрузке | 8% от полной нагрузки |
| Минимальная нагрузка | 10% от полной нагрузки |
| Частота преобразования | 200 кГц min. |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Изоляция и безопасность
| Параметр | Значение |
| Напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 50 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B без дополнительных компонентов |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздушный разряд |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Эксплуатационные параметры
| Параметр | Значение |
| Диапазон рабочей температуры | -40...+105 °C |
| Температура корпуса | +115 °C max. |
| Влажность при работе | 5%...95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55...+125 °C, 10%...95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3...5 с / 265 °C max. |
Надёжность
| Параметр | Значение |
| MTBF | 2000 тыс. ч min., MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 11,7 × 6 × 10,2 мм |
| Габариты в дюймах | 0,46 × 0,24 × 0,4 |
| Шаг выводов | 2,54 мм |
| Размер выводов | 0,50 × 0,30 мм |
| Допуск по корпусу | x.x ±0,5 мм; x.xx ±0,25 мм |
| Допуск по выводам | x.xx ±0,05 мм |
Распиновка
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 1,3 г |
| Количество в трубке | 42 шт. |
| Масса трубки | 75 г |
| Максимальное количество в картонной коробке | 6720 шт. |
| Масса коробки | 15,4 кг |
| Размер коробки | 620 × 230 × 230 мм |
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства обработки данных.
Примечания
- Все параметры указаны при нормальном входном напряжении (K: 3,3 В DC; L: 5 В DC; M: 12 В DC; N: 24 В DC), номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на конденсаторе 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор; рекомендуемое значение — 470 мкФ / 100 В.
