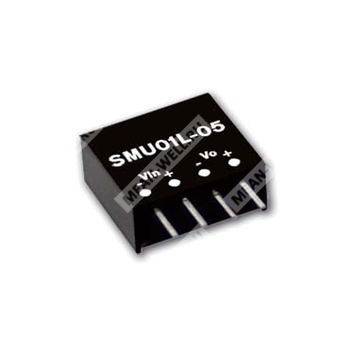

SMU01N-15 - не изолированный одно-выходной DC-DC преобразователь мощностью 1 Вт для преобразования напряжения питания.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|
| SMU | Серия DC-DC преобразователей Mean Well SMU |
| 01 | Номинальная мощность 1 Вт |
| N | Диапазон входного напряжения 24 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
SMU01N-15 представляет собой компактный DC-DC преобразователь серии SMU01 для получения стабилизированного по уровню, но не регулируемого по нагрузке одно-выходного напряжения 15 В постоянного тока из входной шины 24 В постоянного тока.
- Мощность: 1 Вт
- Одно выходное напряжение
- Неизолированный преобразователь
- Промышленное исполнение в миниатюрном корпусе SIP
- Встроенный EMI-фильтр
- Охлаждение за счёт свободной конвекции воздуха
- Непрерывная работа при естественной конвекции при соблюдении условий дерейтирования
- Проверка на 100% прогон (burn-in test)
- Низкая стоимость при высокой надёжности
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0–67 мА |
| КПД, тип. | 77 % |
| Номинальная мощность | 1 Вт |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Регулирование по входному напряжению | ±1,2 % при изменении входного напряжения на 1 % |
| Регулирование по нагрузке | ±8,0 % |
| Точность выходного напряжения | ±2,0 % |
| Частота переключения, тип. | 100 кГц |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 21,6–26,4 В |
| Номинальное входное напряжение | 24 В |
| Входной ток при полной нагрузке | 57 мА |
| Входной ток без нагрузки | 11 мА |
| Рекомендуемый предохранитель по входу | 150 мА |
| Тип входного фильтра | Конденсаторный |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Мгновенная, тип защиты: прерывание |
| Короткое замыкание | Мгновенная, тип защиты: прерывание |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −40…+90 °C |
| Рабочая температура при дерейтировании | См. кривую дерейтирования |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения и влажность хранения | −55…+125 °C, 10…95 % RH |
| Температурный коэффициент | ±0,05 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z в течение 60 мин по каждой оси |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ макс. |
| Эмиссия помех | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 |
Надёжность и конструктив
| Параметр | Значение |
|---|
| MTBF | 700 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Корпус | SIP |
| Конструктив | Промышленный пластиковый корпус |
Размеры
| Параметр | Значение |
|---|
| Габариты корпуса | 11,6 × 6,1 × 10,14 мм |
| Габариты в дюймах | 0,46" × 0,24" × 0,40" |
Упаковка
| Параметр | Значение |
|---|
| Тип упаковки | Стандартная трубка |
| Количество в трубке | 42 шт. |
| Количество в коробке | 7560 шт. |
| Масса одной трубки | 90 г |
| Масса одной коробки | 17 кг |
| Размер коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальной входной нагрузке, номинальной нагрузке и влажности 75 % RH окружающей среды.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и оконечных конденсаторов 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
