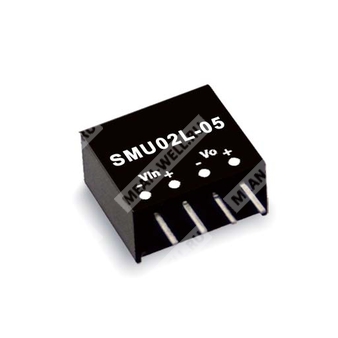

SMU02L-05 - 2-ваттный несимметрированный DC-DC преобразователь с одним выходом для промышленной электронной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SMU | Серия несимметрированных DC-DC преобразователей с одним выходом |
| 02 | Номинальная мощность 2 Вт |
| L | Исполнение с входом 5 В |
| 05 | Выходное напряжение 5 В |
Краткое назначение
SMU02L-05 предназначен для преобразования постоянного напряжения с гальванической развязкой и одним нестабилизированным выходом 5 В.
Особенности
- Корпус SIP.
- Стандартное расположение выводов для промышленного применения.
- Изоляция входа и выхода 1500 VDC.
- Встроенный EMI-фильтр без внешних компонентов.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- 100 % испытание на прожиг.
- Низкая стоимость и высокая надёжность.
Области применения
- Промышленная электроника.
- Встраиваемые источники питания.
- Системы с гальванической развязкой питания.
- Аппаратура управления и измерения.
- Устройства с ограниченным монтажным пространством.
Основные сведения
| Серия | SMU02 |
| Исполнение | L |
| Тип преобразователя | DC-DC, несимметрированный, один выход |
| Номинальная мощность | 2 Вт |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 80…400 мА |
| Частота переключения, тип. | 100 кГц |
| Вес | 1,3 г |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 80…400 мА |
| Номинальная мощность | 2 Вт |
| Пульсации и шум, макс. | 50 мВ п-п |
| Погрешность выходного напряжения | ±2,0 % |
| Регулирование по линии | ±1,2 % при изменении входного напряжения на 1 % |
| Регулирование по нагрузке | ±8,0 % |
| Тип фильтра | Конденсаторный |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 5 В |
| Диапазон входного напряжения | 4,5…5,5 В |
| Потребляемый ток при полной нагрузке | 500 мА |
| Потребляемый ток без нагрузки | 50 мА |
Защита
| Параметр | Значение |
| Перегрузка | Моментальная |
| Тип защиты от перегрузки | Разрыв цепи |
| Короткое замыкание | Моментальная |
| Тип защиты от короткого замыкания | Разрыв цепи |
| Предохранитель | Рекомендуется 500 мА |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 80 пФ макс. |
| Излучаемые помехи | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Диапазон нагрузки при дерейтингe | См. кривую снижения нагрузки |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10…95 % RH |
| Температурный коэффициент | ±0,05 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| MTBF | 100 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 11,6 × 7,5 × 10,14 мм |
| Габариты в дюймах | 0,46" × 0,30" × 0,40" |
| Корпус | SIP |
| Размер вывода | 0,50 × 0,30 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре 25 °C при влажности 70 % RH, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц, на выводах 12" витой парой, при помощи танталового конденсатора 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
Упаковка
| Параметр | Значение |
| Формат поставки | Трубка |
| Количество в трубке | 42 шт. |
| Масса одной трубки | 90 г |
| Максимальное количество в коробке | 7560 шт. |
| Масса коробки | 17 кг |
| Размеры коробки | 600 × 230 × 220 мм |
