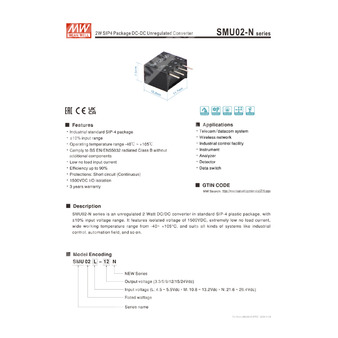

SMU02M-05N - изолированный 2-ваттный DC/DC-преобразователь в корпусе SIP-4 с выходом 5 В для промышленного применения.
Серия: SMU02-N
Тип изделия: неуправляемый изолированный DC/DC-преобразователь
Расшифровка партномера
| Обозначение | Расшифровка |
| SMU | Серия неуправляемых DC/DC-преобразователей Mean Well |
| 02 | Номинальная мощность 2 Вт |
| M | Диапазон входного напряжения 10,8–13,2 В DC |
| 05 | Номинальное выходное напряжение 5 В DC |
| N | Новая серия SMU02-N |
Назначение и особенности
SMU02M-05N представляет собой неуправляемый изолированный DC/DC-преобразователь мощностью 2 Вт в стандартном корпусе SIP-4. Компонент предназначен для преобразования входного постоянного напряжения 12 В класса в стабилизированное по номиналу выходное напряжение 5 В при гальванической развязке входа и выхода.
- Промышленный стандарт корпуса SIP-4.
- Диапазон входного напряжения ±10%.
- Рабочий температурный диапазон от -40 до +105 °C.
- Соответствие BS EN/EN55032, излучаемые помехи, класс B без дополнительных компонентов.
- Очень малый ток холостого хода.
- КПД до 86% для данной модификации.
- Защита от короткого замыкания, непрерывный режим с автоматическим восстановлением.
- Гальваническая развязка вход/выход 1500 В DC.
- Подходит для телекоммуникационных и промышленных систем, измерительной и сетевой аппаратуры.
Описание
Серия SMU02-N — это неуправляемые DC/DC-преобразователи мощностью 2 Вт в стандартном пластиковом корпусе SIP-4. Для версии SMU02M-05N используется входной диапазон 10,8–13,2 В DC и выход 5 В DC. Изделие отличается низким током холостого хода, изоляцией 1500 В DC, широким диапазоном рабочих температур и предназначено для применения в промышленной автоматике, телекоммуникациях и другой аппаратуре с жесткими требованиями к габаритам и надежности.
Основные электрические параметры SMU02M-05N
| Параметр | Значение |
| Входное напряжение | 10,8–13,2 В DC |
| Номинальное выходное напряжение | 5 В DC |
| Номинальная выходная мощность | 2 Вт |
| Ток холостого хода | 8 мА |
| Ток при полной нагрузке | 194 мА |
| Выходной ток | 400 мА |
| Типовой КПД | 86% |
| Максимальная емкостная нагрузка | 470 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8–13,2 В DC |
| Импульсное перенапряжение, не более 100 мс | 18 В DC |
| Рекомендуемый предохранитель | 500 мА, медленный, тип Slow-Blow |
| Фильтр | Внутренний конденсатор |
| Ток холостого хода | 8 мА |
| Ток при полной нагрузке | 194 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В DC |
| Допуск по выходному напряжению | ±3% максимум |
| Выходной ток | 400 мА |
| Выходная мощность | 2 Вт |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Регулирование по линии | ±1,2% на 1% изменения входного напряжения |
| Регулирование по нагрузке | 8% для прочих выходных напряжений, 12% для 3,3 В; для данной модификации применимо значение 8% |
| Минимальная нагрузка | 10% от полной нагрузки |
| Типовая частота переключения | 200 кГц минимум |
| КПД | 86% |
| Максимальная емкостная нагрузка | 470 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 50 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B без дополнительных компонентов |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), N/A |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ воздушный разряд |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым импульсным помехам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 0,5 кВ линия-линию |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 Вскз |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+105 °C |
| Температура корпуса | +115 °C максимум |
| Рабочая влажность | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
Надежность
| Параметр | Значение |
| MTBF | 2000 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габаритные размеры | 11,7 × 7,5 × 10,2 мм |
| Габаритные размеры в дюймах | 0,46 × 0,3 × 0,4 дюйма |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,50 × 0,30 мм |
| Допуск по размерам | x.x ±0,5 мм; x.xx ±0,25 мм |
| Допуск по выводам | x.xx ±0,05 мм |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 1,3 г |
| Количество в одной трубке | 42 шт. |
| Масса одной трубки | 75 г |
| Максимальное количество в коробке | 6720 шт. |
| Количество трубок в коробке | 160 шт. |
| Масса коробки | 15,4 кг |
| Размер коробки | L620 × W230 × H230 |
Примечания
1. Все параметры указаны при нормальном входном напряжении: L — 5 В DC, M — 12 В DC, N — 24 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
4. Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
5. Готовое оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
6. Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор; рекомендован Power Mate 470 мкФ / 100 В.
