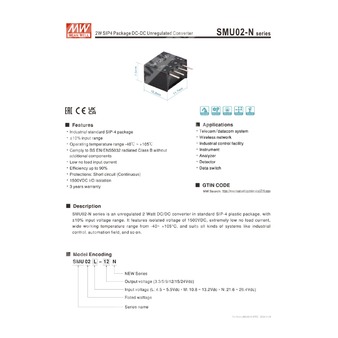

SMU02M-12N - неизолированный DC-DC преобразователь 2 Вт в корпусе SIP-4 для питания промышленной электроники
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| SMU | Серия SMU, DC-DC преобразователь Mean Well |
| 02 | Номинальная мощность 2 Вт |
| M | Входное напряжение 10,8…13,2 В DC |
| 12 | Выходное напряжение 12 В DC |
| N | Новая серия |
Назначение и общее описание
SMU02M-12N — это не регулируемый DC-DC преобразователь мощностью 2 Вт в стандартном пластмассовом корпусе SIP-4. Изделие рассчитано на входное напряжение 12 В в диапазоне 10,8…13,2 В DC и формирует выход 12 В DC. Компонент предназначен для применения в промышленной автоматике, телекоммуникационных и датчиковых системах, измерительной и другой аппаратуре, где требуется компактный модульный источник питания с гальванической развязкой.
Преобразователь относится к серии SMU02-N, поддерживает широкий температурный диапазон эксплуатации, имеет встроенную защиту от короткого замыкания с автоматическим восстановлением, а также обеспечивает изоляцию входа и выхода 1500 VDC.
Особенности
- Промышленный стандартный корпус SIP-4.
- Диапазон входного напряжения ±10%.
- Рабочая температура: от -40 до +105 °C.
- Соответствие BS EN/EN55032, класс B без дополнительных компонентов.
- Очень малый ток холостого хода.
- КПД до 90%.
- Защита: короткое замыкание, непрерывный режим, автоматическое восстановление.
- Изоляция вход-выход 1500 VDC.
- Встроенный внутренний конденсатор на входе.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 10,8…13,2 В DC |
| Номинальное входное напряжение | 12 В DC |
| Пиковое входное напряжение, 100 мс максимум | 18 В DC |
| Входной фильтр | Внутренний конденсатор |
| Рекомендуемый предохранитель | 500 мА, медленного действия |
| Ток холостого хода | 8 мА |
| Ток при полной нагрузке | 185 мА |
Параметры выхода
| Параметр | Значение |
|---|---|
| Выходное напряжение | 12 В DC |
| Номинальная мощность | 2 Вт |
| Выходной ток | 167 мА |
| Точность выходного напряжения | ±3% максимум |
| Пульсации и шум | 100 мВ п-п максимум |
| Нагрузка по конденсатору | 220 мкФ максимум |
| Регулировка по входному напряжению | ±1,2% на 1% изменения входного напряжения |
| Регулировка по нагрузке | 8% для других выходов, 12% для 3,3 В; для данной модели в таблице указано значение 8% |
| Минимальная нагрузка | 10% от полной нагрузки |
| Частота преобразования | Не менее 200 кГц |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 50 пФ |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | от -40 до +105 °C |
| Температура корпуса | +115 °C максимум |
| Рабочая влажность | 5…95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -55 до +125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C |
| Вибрация | 10…500 Гц, 2G, 10 минут/цикл, 1 цикл, суммарно 60 минут по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3…5 с, максимум 265 °C |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Эмиссия по проводам | BS EN/EN55032 (CISPR32) | Н/Д |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B без дополнительных компонентов |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный разряд |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия |
| Помехи по проводам | BS EN/EN61000-4-6 | Уровень 2, 3 В действ. |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Надёжность и стандарты
| Параметр | Значение |
|---|---|
| MTBF | 2000 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Конструкция и размеры
| Параметр | Значение |
|---|---|
| Размеры Д×Ш×В | 11,7 × 7,5 × 10,2 мм |
| Размеры в дюймах | 0,46 × 0,3 × 0,4 дюйма |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Тип корпуса | SIP-4 |
| Схема выводов | 1 — -Vin; 2 — +Vin; 3 — -Vout; 4 — +Vout |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,50 × 0,30 мм |
Упаковка
| Параметр | Значение |
|---|---|
| Масса одного изделия | 1,3 г |
| Количество в одной трубке | 42 шт. |
| Количество в коробке | 6720 шт. / 160 трубок |
| Масса одной трубки | 75 г |
| Масса коробки | 15,4 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
1. Все параметры указаны при нормальном входном напряжении (L: 5 В DC, M: 12 В DC, N: 24 В DC), номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой которой являются конденсаторы 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от низкого уровня линии до высокого уровня линии при номинальной нагрузке.
4. Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
5. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для получения рекомендаций по выполнению этих испытаний следует обращаться к материалу по испытаниям ЭМС компонентных источников питания.
6. Для выполнения требований BS EN/EN61000-4-4 и BS EN/EN61000-4-5 может потребоваться внешний входной фильтрующий конденсатор. Рекомендуемый конденсатор Power Mate: 470 мкФ / 100 В.
