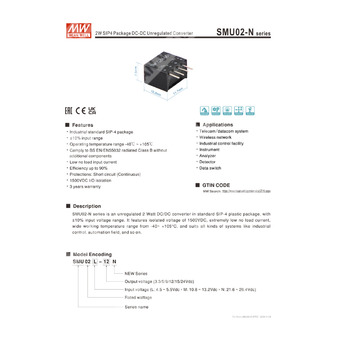

SMU02N-12N - неизолированный DC/DC-преобразователь 2 Вт в SIP-4 корпусе для преобразования и распределения питания.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|---|
| SMU | Серия унифицированных DC/DC-преобразователей Mean Well SMU |
| 02 | Номинальная мощность 2 Вт |
| N | Новая серия |
| 12 | Выходное напряжение 12 В |
| N | Диапазон входного напряжения N: 21,6–26,4 В постоянного тока |
Назначение и краткое описание
SMU02N-12N — это неизолированный DC/DC-преобразователь мощностью 2 Вт в стандартном корпусе SIP-4, предназначенный для питания электронной аппаратуры от источников постоянного тока с номиналом 24 В. Изделие рассчитано на промышленное применение, обеспечивает низкий ток холостого хода, работу в широком температурном диапазоне и стабильно используется в телекоммуникационных, измерительных и автоматизированных системах.
Особенности
- Промышленный стандарт корпуса SIP-4.
- Диапазон входного напряжения ±10%.
- Диапазон рабочей температуры от -40 до +105 °C.
- Соответствие BS EN/EN55032, излучаемые помехи, класс B без дополнительных компонентов.
- Низкий ток потребления на холостом ходу.
- КПД до 90%.
- Защита от короткого замыкания, непрерывный режим с автоматическим восстановлением.
- Изоляция вход-выход 1500 ВDC.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование.
Описание
Серия SMU02N представляет собой не регулируемые по выходу DC/DC-преобразователи мощностью 2 Вт в стандартном пластиковом корпусе SIP-4. Для исполнения SMU02N-12N используется входной диапазон 21,6–26,4 В постоянного тока и выходное напряжение 12 В. Модуль отличается очень малым током холостого хода, изоляцией 1500 ВDC, широким температурным диапазоном и пригоден для применения в системах промышленной автоматики и иной аппаратуре, где требуется компактный источник питания с фиксированным выходом.
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 21,6–26,4 В DC |
| Импульсное входное напряжение, 100 мс максимум | 30 В DC |
| Тип входного фильтра | Внутренний конденсатор |
| Рекомендуемый предохранитель | 300 мА, медленный, для 24 В моделей |
| Ток холостого хода | 6 мА |
| Ток при полной нагрузке | 96 мА |
Выходные параметры
| Параметр | Значение |
|---|---|
| Выходное напряжение | 12 В |
| Выходной ток | 167 мА |
| Допуск по выходному напряжению | ±3% максимум |
| Номинальная мощность | 2 Вт |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Минимальная нагрузка | 10% от полной нагрузки |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% для всех выходов, кроме 3,3 В |
| Регулирование по нагрузке | 8% для остальных выходов, 12% для выхода 3,3 В |
| Частота переключения | 200 кГц минимум |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | от -40 до +105 °C |
| Температура корпуса | 115 °C максимум |
| Рабочая влажность | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Электрическая безопасность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции, типовое значение | 50 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B без дополнительных компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные помехи | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В ср.кв. |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Надёжность, конструкция и габариты
| Параметр | Значение |
|---|---|
| MTBF | 2000 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 11,7 × 7,5 × 10,2 мм |
| Габаритные размеры в дюймах | 0,46 × 0,30 × 0,40 |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
Назначение выводов
| Номер вывода | Назначение |
|---|---|
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Упаковка
| Параметр | Значение |
|---|---|
| Масса одного изделия | 1,3 г |
| Количество в трубке | 42 шт. |
| Количество в коробке | 6720 шт. / 160 трубок |
| Габариты коробки | 620 × 230 × 230 мм |
| Масса трубки | 75 г |
| Масса коробки | 15,4 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении: L — 5 В DC, M — 12 В DC, N — 24 В DC; номинальной нагрузке; температуре окружающей среды 25 °C; относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для итогового оборудования требуется повторная проверка соответствия директивам по ЭМС.
- Если модуль должен соответствовать BS EN/EN61000-4-4 и BS EN/EN61000-4-5, требуется внешний входной фильтрующий конденсатор; рекомендуемое значение — 470 мкФ / 100 В.
