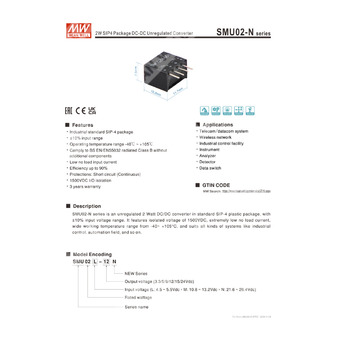

SMU02N-15N - неизолированный DC/DC-преобразователь 2 Вт в SIP-4 корпусе с выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SMU | Серия преобразователей постоянного тока Mean Well |
| 02 | Номинальная мощность 2 Вт |
| N | Новая серия, неизолированный преобразователь с фиксированным выходом |
| 15 | Выходное напряжение 15 В |
| N | Исполнение для группы входного напряжения N: 21,6…26,4 В постоянного тока |
Краткое описание
SMU02N-15N — это неизолированный DC/DC-преобразователь мощностью 2 Вт в стандартном корпусе SIP-4, предназначенный для преобразования входного напряжения группы N в стабилизированное выходное напряжение 15 В. Компонент рассчитан на применение в промышленной автоматике, телекоммуникационном и измерительном оборудовании, а также в системах передачи данных и управления.
Назначение и особенности
- Промышленный стандарт корпуса SIP-4.
- Диапазон входного напряжения ±10%.
- Рабочий диапазон температур от -40 до +105 °C.
- Соответствие BS EN/EN55032, класс B, без дополнительных компонентов.
- Очень малый ток холостого хода.
- КПД до 90%.
- Защита от короткого замыкания с непрерывным режимом и автоматическим восстановлением.
- Гальваническая изоляция вход/выход 1500 В DC.
- Трехлетний гарантийный срок.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование передачи данных.
Основные электрические параметры
| Параметр | Значение |
| Номинальная мощность | 2 Вт |
| Погрешность выходного напряжения | ±3% max. |
| Пульсации и шум | 100 мВ пик-пик max. |
| Минимальная нагрузка | 10% от полной нагрузки |
| Частота преобразования | 200 кГц min. |
| Ёмкость изоляции | 50 пФ тип. |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 21,6…26,4 В DC |
| Импульсное перенапряжение (100 мс max.) | 30 В DC |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита | Предохранитель 300 мА, медленного срабатывания |
| Ток холостого хода | 95 мА |
| Ток при полной нагрузке | 95 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Выходной ток | 133 мА |
| Допустимая ёмкостная нагрузка | 220 мкФ max. |
| Стабилизация по линии | ±1,2% на 1% изменения входного напряжения |
| Стабилизация по нагрузке | 8% от 10% до 100% номинальной нагрузки |
| КПД тип. | 88% |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход/выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+105 °C |
| Температура корпуса | +115 °C max. |
| Рабочая влажность | 5…95% RH, без конденсации |
| Охлаждение | Свободная конвекция воздуха |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3…5 с / 265 °C max. |
ЭМС и устойчивость к помехам
| Параметр | Стандарт / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B без дополнительных компонентов |
| Помехоустойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 2, 3 Вrms |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 2000 тыс. часов min., MIL-HDBK-217F (25 °C) |
| Материал корпуса | Негорючий чёрный пластик, UL 94V-0 |
Габаритные размеры
| Параметр | Значение |
| Длина × ширина × высота | 11,7 × 7,5 × 10,2 мм |
| Длина × ширина × высота в дюймах | 0,46 × 0,3 × 0,4 inch |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,50 × 0,30 мм |
| Допуск по размерам корпуса | x.x ±0,5 мм; x.xx ±0,25 мм |
| Допуск по размерам вывода | x.xx ±0,05 мм |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | -Vout |
| 4 | +Vout |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 1,3 г |
| Количество в трубке | 42 шт. |
| Масса одной трубки | 75 г |
| Максимальное количество в коробке | 6720 шт. |
| Количество трубок в коробке | 160 трубок |
| Масса коробки | 15,4 кг |
| Размеры коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: L — 5 В DC, M — 12 В DC, N — 24 В DC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального входного напряжения к максимальному при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
- Для обеспечения соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор; рекомендовано 470 мкФ / 100 В.
