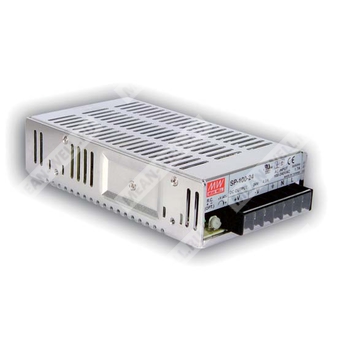

SP-100-12 - импульсный источник питания с одним выходом 12 В и функцией PFC.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 100 | Номинальная мощность 100 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Общее назначение
SP-100-12 представляет собой AC/DC источник питания промышленного исполнения с одним стабилизированным выходом 12 В и встроенной активной коррекцией коэффициента мощности. Изделие предназначено для питания электронной и промышленной аппаратуры от сети переменного или постоянного тока в широком диапазоне входных напряжений.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0.93.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенная схема ограничения тока.
- Удаленное включение/выключение, опция.
- Светодиодный индикатор наличия питания.
- Испытание на 100 % нагрузку.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8.5 А |
| Диапазон выходного тока | 0...8.5 А |
| Номинальная выходная мощность | 102 Вт |
| Диапазон регулировки выходного напряжения | 11.4...13.2 В |
| Допуск выходного напряжения | ±2.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Пульсации и шум | 100 мВ п-п |
| Время запуска, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85...264 В AC; 120...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0.93 при 230 В AC, PF > 0.97 при 115 В AC, при полной нагрузке |
| Типовой КПД | 82.5% |
| Типовой входной ток | 1.7 А при 115 В AC; 0.8 А при 230 В AC |
| Пусковой ток | 35 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Перегрузка | 105...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13.2...16.2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с повторным включением питания для восстановления |
| Удаленное включение/выключение | CN1: 4...10 В DC — включение, <0...0.8 В DC — выключение |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | UL60950-1 |
ЭМС
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024; уровень light industry; критерий A |
Условия эксплуатации
| Рабочая температура | -10...+60 °C, с учетом зависимости от нагрузки |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения и влажность | -20...+85 °C, 10...95 % RH |
| Температурный коэффициент | ±0.05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность и конструктив
| MTBF | 211.3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 179 × 99 × 45 мм |
| Масса | 0.66 кг |
| Упаковка | 20 шт. / 14.3 кг / 1.17 CUFT |
Механические данные
Корпус выполнен в металлическом исполнении. Габаритные размеры корпуса: 179 × 99 × 45 мм. В конструкции предусмотрены элементы крепления и клеммное подключение. Для удаленного включения/выключения используется разъем CN1.
Подключение
| Назначение выводов | 1, 2 — RC+; 2 — RC-; 1, 2 — Remote ON/OFF через CN1 в зависимости от схемы подключения |
| Силовые клеммы | AC/L, AC/N, FG; DC OUTPUT +V, DC OUTPUT -V |
| Разъем удаленного управления | JST S2B-XH или аналог |
| Ответная часть | JST XHP или аналог |
| Контактные элементы | JST SXH-001T-P0.6 или аналог |
Примечания
- Не все параметры обязательно измеряются при входном напряжении 230 В AC; часть измерений выполняется при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; требуется подтверждение соответствия ЭМС в составе конечного изделия.
