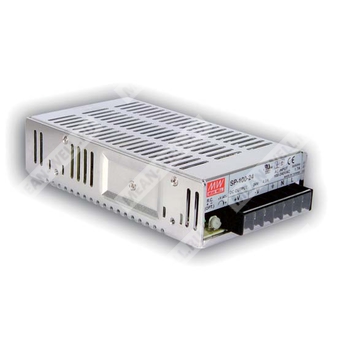

SP-100-15 - источник питания AC/DC с одним выходом 15 В и активной коррекцией коэффициента мощности.
Назначение и краткое описание
SP-100-15 представляет собой импульсный источник питания с одним выходом, рассчитанный на питание промышленной и электронной аппаратуры от сети переменного тока с универсальным входом. Модуль обеспечивает выходное напряжение 15 В, встроенную активную коррекцию коэффициента мощности, защиту от перегрузки и перенапряжения, а также функцию дистанционного включения/выключения как опцию.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 100 | Номинальная мощность 100 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF более 0.93.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенная схема ограничения постоянного тока.
- Опциональная функция дистанционного включения/выключения.
- Светодиодный индикатор наличия выходного напряжения.
- Испытание на 100% полную нагрузку прирабатыванием.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
- Предназначен для монтажа в составе конечного оборудования.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 6.7 А |
| Диапазон тока | 0 ~ 6.7 А |
| Номинальная мощность | 100.5 Вт |
| Регулировка выходного напряжения | 14.3 ~ 16.5 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±0.5% |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.93 при 230 В AC, PF > 0.97 при 115 В AC, при полной нагрузке |
| Типовой КПД | 84% |
| Типовой пусковой ток | 35 А при 230 В AC, холодный запуск |
| Типовой входной ток | 1.7 А при 115 В AC, 0.8 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты: ограничение постоянного тока, восстановление после устранения аварии |
| Перенапряжение | 16.5 ~ 20.25 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение, опция | CN1: 4 ~ 10 В DC — включение питания, < 0 ~ 0.8 В DC — выключение питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом зависимости от нагрузки по кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024; уровень light industry, критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 211.3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 179 × 99 × 45 мм |
| Масса | 0.66 кг |
| Упаковка | 20 шт. / 14.3 кг / 1.17 CUFT |
Механическое исполнение и подключение
| Параметр | Значение |
| Типоразмер корпуса | Case No. 915A |
| Клеммы входа | AC/L, AC/N, FG |
| Клеммы выхода | DC OUTPUT -V, DC OUTPUT +V |
| Разъем дистанционного управления | CN1: JST S2B-XH или эквивалент, опционально |
| Сопряженный корпус разъема | JST XHP или эквивалент |
| Контакты разъема | JST SXH-001T-P0.6 или эквивалент |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Уставки напряжения защиты от перенапряжения для серии
| Модель | Уставка OVP |
| SP-100-15 | 16.5 ~ 20.25 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, заканчивающегося параллельными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно подтверждать соответствие директивам ЭМС после монтажа на металлическую пластину 360 мм × 360 мм толщиной 1 мм с соблюдением требований к заземлению и экранированию.
Характеристики серии SP-100
Серия SP-100 включает источники питания с одним выходом и активной коррекцией коэффициента мощности. Для модели SP-100-15 заявлены универсальный вход переменного тока, фиксированная частота преобразования и промышленный уровень электромагнитной совместимости.
