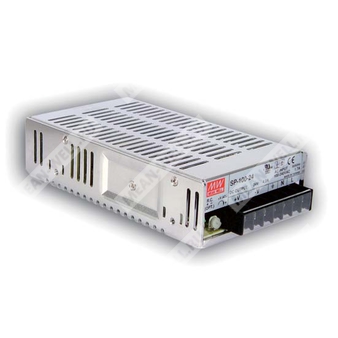

SP-100-24 - импульсный источник питания 100 Вт с одним выходом 24 В и активной коррекцией коэффициента мощности.
Общее описание
SP-100-24 — это импульсный источник питания с одним стабилизированным выходом постоянного напряжения 24 В, рассчитанный на мощность 100 Вт. Модуль выполнен в металлическом корпусе, поддерживает универсальный сетевой вход и оснащён встроенной активной коррекцией коэффициента мощности. Предусмотрены защиты от перегрузки и перенапряжения, а также функция дистанционного включения/выключения.
Расшифровка партномера
| Позиция в партномере | Значение |
| SP | Серия источников питания Mean Well SP |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,93.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Встроенная схема ограничения выходного тока.
- Удалённое включение/выключение — опция.
- Индикатор наличия питания на плате.
- Испытание на 100% полную нагрузку при прогреве.
- Фиксированная частота коммутации: PFC 67 кГц, ШИМ 134 кГц.
Выход
| Параметр | Значение для SP-100-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон регулировки тока | 0 ~ 4,2 А |
| Номинальная выходная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,93 при 230 В AC; > 0,97 при 115 В AC, при полной нагрузке |
| Типовой КПД | 87% |
| Типовой пусковой ток | 35 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Типовой потребляемый ток | 1,7 А при 115 В AC; 0,8 А при 230 В AC |
Защита
| Параметр | Значение для SP-100-24 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр | Значение |
| Дистанционное управление | CN1: 4 ~ 10 В DC — включение; < 0 ~ 0,8 В DC — выключение |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (с учётом дерейтирования по графику) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; ENV50204, EN55024, уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 211,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 179 × 99 × 45 мм (Д × Ш × В) |
| Масса | 0,66 кг |
| Упаковка | 20 шт. / 14,3 кг / 1,17 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG, защитное заземление |
| 4, 5 | Вход переменного тока L |
| 6, 7 | Вход переменного тока N |
Разъём дистанционного управления
| Номер контакта | Назначение |
| 1 | RC+ |
| 2 | RC- |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания по ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки в систему.
