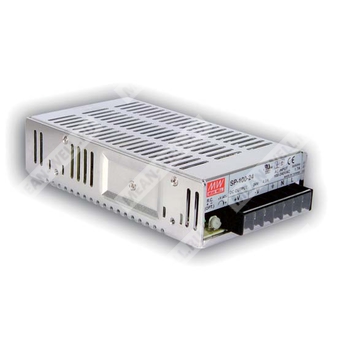

SP-100-27 - 100-ваттный AC/DC источник питания с одним выходом и активной коррекцией коэффициента мощности.
Назначение и основные особенности
SP-100-27 представляет собой импульсный источник питания с одним выходом серии SP-100, предназначенный для преобразования универсального сетевого переменного или постоянного входа в стабилизированное выходное напряжение 27 В постоянного тока. Модуль выполнен с активной коррекцией коэффициента мощности, встроенной защитой от перегрузки и перенапряжения, а также с опциональной функцией дистанционного включения/выключения.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 100 | Номинальная мощность 100 Вт |
| 27 | Выходное напряжение 27 В |
Основные характеристики
| Параметр | Значение |
| Тип изделия | Источник питания с одним выходом |
| Серия | SP-100 |
| Наличие коррекции коэффициента мощности | Да, активная PFC |
| Номинальная выходная мощность | 102,6 Вт |
| Выходное напряжение | 27 В |
| Номинальный выходной ток | 3,8 А |
| Диапазон регулировки выходного тока | 0 ~ 3,8 А |
| Диапазон регулировки выходного напряжения | 25,7 ~ 29,7 В |
| Режим управления перегрузкой | Ограничение постоянным током с автоматическим восстановлением |
| Режим защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
Выход
| Параметр | Значение для SP-100-27 |
| Выходное напряжение | 27 В |
| Номинальный ток | 3,8 А |
| Диапазон тока | 0 ~ 3,8 А |
| Номинальная мощность | 102,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Установка, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Диапазон регулировки выходного напряжения | 25,7 ~ 29,7 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC, PF > 0,97 при 115 В AC, при полной нагрузке |
| Типичный КПД | 86% |
| Типичный входной ток | 1,7 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток | 35 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105 ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 29,7 ~ 36,45 В |
| Режим защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторной подачи питания |
| Дистанционное управление | CN1: 4 ~ 10 В DC — включение, < 0 ~ 0,8 В DC — выключение |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень для легкой промышленности, критерий A |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 211,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 179 × 99 × 45 мм |
| Масса | 0,66 кг |
| Упаковка | 20 шт.; 14,3 кг; 1,17 куб. фута |
Механические размеры
Корпус: Case No. 915A. Размеры указаны в миллиметрах. Габариты корпуса: 179 мм по длине, 99 мм по ширине, 45 мм по высоте. В конструкции предусмотрены монтажные отверстия и клеммный разъём CN1 для подключения входа, выхода и опционального дистанционного управления.
Схема подключения выводов
| Номер вывода | Назначение |
| 1 | DC выход -V |
| 2 | DC выход +V |
| 3 | FG |
| 4, 5 | AC/L |
| 6, 7 | AC/N |
Дистанционное включение/выключение CN1
| Номер вывода | Назначение |
| 1 | RC+ |
| 2 | RC- |
Функциональные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF > 0,93.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Встроенная схема ограничения постоянного тока.
- Опциональная функция дистанционного ON/OFF.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Примечания
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, регулировку по линии и регулировку по нагрузке. |
| 4 | Для монтажа блока питания следует установить его на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. |
| 5 | Итоговое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
