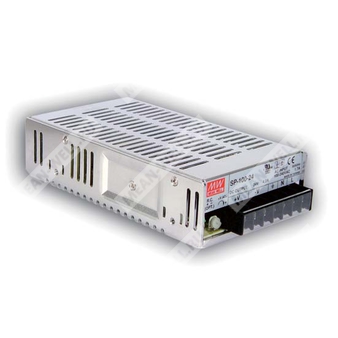

SP-100-5 — источник питания с одним выходом 5 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 100 | Номинальная мощность 100 Вт |
| 5 | Выходное напряжение 5 В |
Основные сведения
SP-100-5 представляет собой импульсный источник питания переменного тока с одним выходом, встроенной активной коррекцией коэффициента мощности и функцией дистанционного включения/выключения. Изделие предназначено для питания промышленной и электронной аппаратуры, требующей стабилизированного напряжения 5 В при мощности до 100 Вт.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0.93.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Встроенная схема ограничения постоянного тока.
- Дистанционное включение/выключение, опция.
- Светодиодная индикация включения питания.
- Испытание на 100% нагрузку приработкой.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0...20 А |
| Номинальная мощность | 100 Вт |
| Диапазон регулировки выходного напряжения | 4.75...5.5 В |
| Допуск выходного напряжения | ±2.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.0% |
| Пульсации и шум | 100 мВ п-п |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В AC; 120...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0.97 при 115 В AC, PF > 0.93 при 230 В AC, при полной нагрузке |
| Типовой КПД | 79% |
| Типовой входной ток | 1.7 А при 115 В AC; 0.8 А при 230 В AC |
| Пусковой ток | 35 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105...150% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5.5...6.75 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
Функция
| Параметр | Значение |
| Дистанционное управление | CN1: 4...10 В DC — питание включено, 0...0.8 В DC — питание выключено |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10...+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0.05%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024; уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 211.3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 179 × 99 × 45 мм (Д × Ш × В) |
| Масса | 0.66 кг |
| Упаковка | 20 шт. / 14.3 кг / 1.17 куб. фута |
Механические данные
Корпус: Case No. 915A. Исполнение для установки в составе оборудования. На чертеже указаны монтажные точки и клеммные соединения.
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход переменного тока AC/L |
| 2 | Вход переменного тока AC/N |
| 3 | Защитное заземление FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Разъём дистанционного управления
| Номер контакта | Назначение |
| 1 | RC+ |
| 2 | RC- |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого экранированного провода, нагрузка 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- Питание является компонентом, который будет установлен в конечное оборудование. Все испытания по ЭМС выполняются после монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Рекомендовано выполнять испытания на ЭМС в составе конечного оборудования.
