SP-150-12 - импульсный источник питания AC/DC на 12 В, 150 Вт, с активным корректором коэффициента мощности.
Назначение и особенности
SP-150-12 — это одноканальный промышленный источник питания переменного/постоянного тока с выходным напряжением 12 В, рассчитанный на мощность 150 Вт. Изделие предназначено для питания электронных и электромеханических узлов, требующих стабилизированного низковольтного постоянного напряжения, высокой надежности и работы от широкого диапазона входных сетей.
Модель выполнена с функцией активной коррекции коэффициента мощности, имеет встроенные защиты от перегрузки, перенапряжения и перегрева, а также опциональную функцию дистанционного включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SP | Серия источников питания |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0.93.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное ограничение тока в режиме постоянного тока.
- Опциональное дистанционное управление включением/выключением.
- Светодиодная индикация наличия питания.
- Испытание на 100% полной нагрузке в режиме прогрева.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12.5 А |
| Диапазон тока | 0 ~ 12.5 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного напряжения | 11.4 ~ 13.2 В |
| Стабилизация по сети | ±2.0% |
| Стабилизация по нагрузке | ±0.5% |
| Пульсации и шум | 100 мВ пик-пик |
| Время установки, время нарастания | 700 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Допустимое превышение выходного напряжения при срабатывании защиты | 13.2 ~ 16.2 В |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.93 при 230 В переменного тока; PF > 0.97 при 115 В переменного тока, при полной нагрузке |
| КПД | 84% |
| Потребляемый ток | 2.5 А при 115 В переменного тока; 1.2 А при 230 В переменного тока |
| Пусковой ток | 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
Защиты
| Защита | Уставка / действие |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение тока постоянного уровня, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13.2 ~ 16.2 В; тип защиты — отключение выходного напряжения с последующим автоматическим восстановлением |
| Перегрев | Отключение выходного напряжения; восстановление после снижения температуры |
| Дистанционное управление | CN1: 4 ~ 10 В постоянного тока — включение; < 0 ~ 0.8 В постоянного тока — выключение |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0.5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1 approved |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +55 °C |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 191.2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0.76 кг |
| Упаковка | 20 шт. / 16.4 кг / 1.21 CUFT |
Подключение и конструкция
| Контакт | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC выход -V |
| 6, 7 | DC выход +V |
| Разъем дистанционного включения/выключения CN1 | Назначение |
|---|
| 1 | RC+ |
| 2 | RC- |
Частоты преобразования
| Параметр | Значение |
|---|
| Частота PFC | 67 кГц |
| Частота PWM | 134 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0.1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, линейную и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие.
- Все испытания ЭМС выполнялись при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм с открытым проводом длиной 1 м; окончательная конфигурация должна быть подтверждена в составе конечного оборудования.
- При низком входном напряжении возможна необходимость снижения выходной мощности; следует проверять кривую дерейтингa.
Зависимость допустимой нагрузки от температуры
Для модели SP-150-12 при естественном охлаждении допустимая нагрузка уменьшается по мере роста температуры окружающей среды. Для серии SP-150-12~48 указана работа с вентилятором 18 CFM; для SP-150-12 кривая дерейтингa приведена отдельно и должна учитываться при эксплуатации в закрытых шкафах и при повышенной температуре среды.
Зависимость выходной мощности от входного напряжения
При увеличении входного напряжения допустимая нагрузка возрастает до номинального уровня. В области низкого входного напряжения требуется контролировать дерейтинг, особенно при работе на предельной мощности.

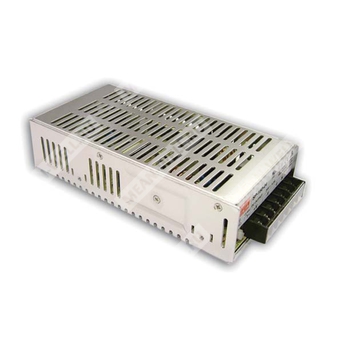

Описание конструкции
Изделие выполнено в металлическом корпусе с вентиляционными прорезями и клеммным подключением. Конструкция ориентирована на встраивание в промышленное оборудование и обеспечивает отвод тепла через корпус и естественную конвекцию. Наличие активного PFC улучшает совместимость с сетью питания и снижает реактивную составляющую входного тока.
