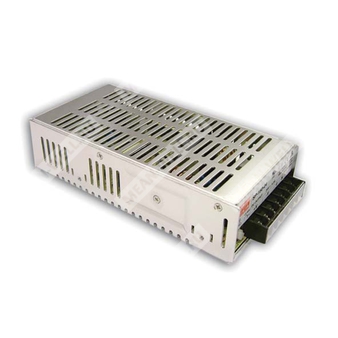

SP-150-15 — источник питания AC-DC с одним выходом 15 В и коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция |
Расшифровка |
| SP |
Серия источников питания |
| 150 |
Номинальная мощность серии: 150 Вт |
| 15 |
Выходное напряжение: 15 В постоянного тока |
Краткое описание
SP-150-15 — импульсный источник питания открытого исполнения с одним выходом 15 В, активной коррекцией коэффициента мощности и встроенными защитами для промышленного применения.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное ограничение выходного тока.
- Дистанционное включение/выключение — опция.
- Индикатор наличия питания.
- 100% испытание на полную нагрузку перед отгрузкой.
- Фиксированная частота преобразования.
Применение
Промышленные системы электропитания, средства автоматизации, электронное оборудование общего и специального назначения, устройства, требующие стабилизированного источника 15 В постоянного тока с PFC.
Параметры выхода
| Параметр |
Значение для SP-150-15 |
| Выходное напряжение |
15 В |
| Номинальный ток |
10 А |
| Диапазон тока |
0–10 А |
| Номинальная мощность |
150 Вт |
| Диапазон регулировки выходного напряжения |
14,3–16,5 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум |
100 мВ п-п |
| Время установки, время нарастания |
700 мс, 40 мс при полной нагрузке |
| Время удержания |
20 мс при полной нагрузке |
| Допуск выходного напряжения |
±1,0% |
Параметры входа
| Параметр |
Значение для SP-150-15 |
| Диапазон входного напряжения |
85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
>0,93 при 230 В AC; >0,97 при 115 В AC на полной нагрузке |
| Типовой КПД |
85% |
| Типовой входной ток |
2,5 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток |
45 А при 230 В AC, холодный пуск |
| Ток утечки |
<2 мА при 240 В AC |
Защиты
| Параметр |
Значение для SP-150-15 |
| Перегрузка |
105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
16,5–20,25 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения; восстановление после снижения температуры |
Функции
| Параметр |
Значение для SP-150-15 |
| Дистанционное управление включением/выключением |
CN1: 4–10 В DC — включение питания, 0–0,8 В DC — выключение питания |
Условия эксплуатации
| Параметр |
Значение для SP-150-15 |
| Рабочая температура |
от -10 до +55 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0–50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1 approved |
| Эмиссия |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2,3,4,5,6,8,11; ENV50204; EN55024, уровень light industry, критерий A |
Надежность, габариты и упаковка
| Параметр |
Значение для SP-150-15 |
| MTBF |
191,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
199 × 99 × 50 мм (Д × Ш × В) |
| Масса |
0,76 кг |
| Упаковка |
20 шт./16,4 кг/1,21 куб. фута |
Механические данные
Корпус выполнен в типоразмере Case No. 916A. Компоновка предусматривает клеммное подключение входа и выхода, а также отдельный разъем дистанционного управления CN1.
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4, 5 |
DC OUTPUT -V |
| 6, 7 |
DC OUTPUT +V |
Разъем дистанционного управления
| Контакт |
Назначение |
Сопрягаемый корпус |
Контактная часть |
| 1 |
RC+ |
JST XHP или эквивалент |
JST SXH-001T-P0.6 или эквивалент |
| 2 |
RC- |
JST XHP или эквивалент |
JST SXH-001T-P0.6 или эквивалент |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельной 0,1 мкФ и 47 мкФ емкостью.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже блока на металлическую пластину 360 мм × 360 мм, толщиной 1 мм, с заземлением через 1 мм от края.
- Для соблюдения нормативов ЭМС при интеграции в конечное оборудование следует повторно проверить соответствие всей системы.
- Для работы при пониженном входном напряжении требуется снижение выходной нагрузки; следует использовать кривую снижения нагрузки.
