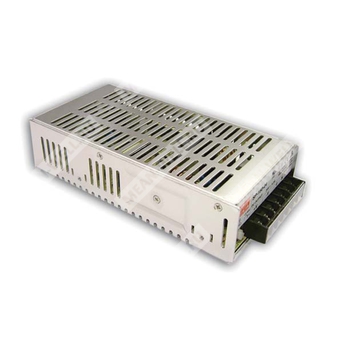

SP-150-24 - импульсный источник питания AC/DC с одним выходом 24 В и активным PFC.
Общее назначение
SP-150-24 представляет собой промышленный источник питания переменного/постоянного тока с одним стабилизированным выходом 24 В и выходной мощностью 150 Вт. Модель предназначена для питания электронных и электротехнических систем, где требуется широкий диапазон входного напряжения, активная коррекция коэффициента мощности, защита по перегрузке, перенапряжению и перегреву, а также возможность дистанционного включения/выключения.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SP |
Серия источников питания |
| 150 |
Номинальная мощность 150 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока и расширенный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Один стабилизированный выход 24 В.
- Защита от перегрузки, перенапряжения и перегрева.
- Встроенное ограничение выходного тока.
- Удалённое включение/выключение.
- Индикатор наличия питания.
- Испытание на полную нагрузку перед поставкой.
- Фиксированная частота переключения.
Выходные параметры
| Параметр |
Значение для SP-150-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
6,3 А |
| Диапазон тока |
0 ~ 6,3 А |
| Номинальная мощность |
150 Вт |
| Диапазон подстройки выходного напряжения |
22,8 ~ 26,4 В |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум |
150 мВ пик-пик |
| Установка, время нарастания |
700 мс, 40 мс при полной нагрузке |
| Время удержания |
20 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение для SP-150-24 |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,93 при 230 В AC; PF > 0,97 при 115 В AC, при полной нагрузке |
| КПД |
85% |
| Потребляемый ток |
2,5 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток |
45 А при 230 В AC, холодный пуск |
| Ток утечки |
< 2 мА при 240 В AC |
Защита
| Вид защиты |
Параметры |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки |
26,4 ~ 32,4 В |
| Тип защиты от перегрузки |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
26,4 ~ 32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения с последующим восстановлением после снижения температуры |
| Удалённое включение/выключение |
CN1: 4 ~ 10 В DC — включение питания; 0 ~ 0,8 В DC — выключение питания |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход/выход: 3 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, утверждено |
| Излучаемые помехи |
Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024, уровень для промышленной/бытовой среды, критерий A |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +55 °C с учётом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
191,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
199 × 99 × 50 мм (Д × Ш × В) |
| Масса и упаковка |
0,76 кг; 20 шт. / 16,4 кг / 1,21 куб. фута |
Механические данные
| Параметр |
Значение |
| Исполнение |
Корпус № 916A |
| Единицы чертежа |
мм |
| Монтаж |
Корпус с крепёжными отверстиями; клеммное подключение |
| Охлаждение |
Принудительное, вентилятор 18 CFM |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
Заземление FG |
| 4, 5 |
Выход DC -V |
| 6, 7 |
Выход DC +V |
Подключение дистанционного управления
| Номер вывода |
Назначение |
Сопряжение |
| 1 |
RC+ |
Разъём JST XHP или эквивалент |
| 2 |
RC- |
Контакт JST SXH-001T-P0.6 или эквивалент |
Частоты преобразования
| Параметр |
Значение |
| Частота PFC |
67 кГц |
| Частота ШИМ |
134 кГц |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Все испытания на ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС. Для получения рекомендаций по проведению испытаний следует обращаться к испытаниям ЭМС для источников питания компонентов.
5. Дератинг может потребоваться при низком входном напряжении. Следует проверять кривую снижения нагрузки для получения подробных сведений.
Схема, таблица параметров и механические размеры соответствуют модели SP-150-24 серии SP-150.
