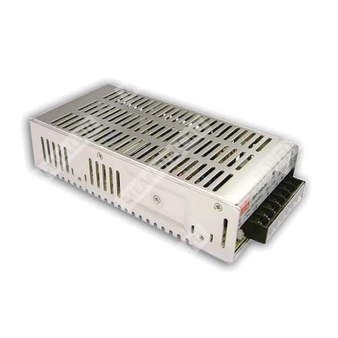

SP-150-27 - импульсный источник питания 150 Вт с одним выходом 27 В и активной коррекцией коэффициента мощности.
Назначение и краткое описание
SP-150-27 представляет собой промышленный AC/DC источник питания серии SP-150 с одним стабилизированным выходом 27 В постоянного тока, рассчитанный на питание нагрузки до 5,6 А при номинальной мощности 151,2 Вт. Модель выполнена с универсальным входом переменного и постоянного тока, встроенной активной коррекцией коэффициента мощности, защитами от перегрузки, перенапряжения и перегрева, а также с опциональной функцией дистанционного включения/выключения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 150 | Номинальная мощность 150 Вт |
| 27 | Выходное напряжение 27 В |
Основные особенности
- Универсальный вход AC / полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,93 при 230 В AC.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения тока.
- Опциональное дистанционное включение/выключение.
- Светодиодная индикация включения.
- Проверка при 100% полной нагрузке.
- Фиксированная частота коммутации: 67 кГц для PFC и 134 кГц для PWM.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 5,6 А |
| Диапазон тока | 0 ~ 5,6 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон подстройки выходного напряжения | 25,7 ~ 29,7 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 700 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC, PF > 0,97 при 115 В AC, при полной нагрузке |
| Типовой КПД | 85% |
| Типовой входной ток | 1,2 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Защитные функции
| Функция | Порог / описание |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение постоянным током, восстановление после устранения неисправности |
| Перенапряжение | 29,7 ~ 36,45 В; защита — отключение выходного напряжения с автоматическим восстановлением при повторном включении |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | CN1: 4 ~ 10 В DC — включение, < 0 ~ 0,8 В DC — выключение |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +55 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; ENV50204, EN55024, уровень light industry, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 191,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 20 шт. / 16,4 кг / 1,21 куб. фута |
Механические данные
| Параметр | Значение |
| Типоразмер корпуса | Case No. 916A |
| Примечание по монтажу | Допускается установка в готовое оборудование, с учетом требований к охлаждению и снижению нагрузки |
| Охлаждение | Активное; в кривой снижения нагрузки указано применение с вентилятором 18 CFM |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, линейную регулировку и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполняются на монтажной плате 360 мм × 360 мм с медной толщиной 1 мм.
- Для выполнения испытаний ЭМС требуется подтверждение, что конечное оборудование по-прежнему соответствует директивам ЭМС.
- Возможна необходимость снижения входного напряжения. Следует проверить кривую снижения нагрузки для получения подробных данных.
- Для работы функции дистанционного управления используется разъем CN1: 4 ~ 10 В DC — включение, < 0 ~ 0,8 В DC — выключение.
Обозначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Разъем дистанционного включения/выключения CN1
| Номер вывода | Назначение |
| 1 | RC+ |
| 2 | RC- |
