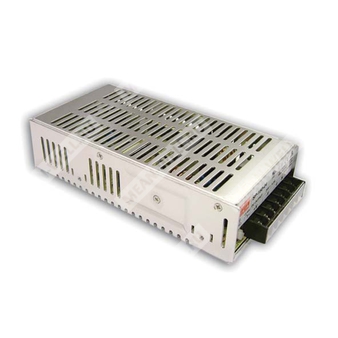

SP-150-5 - импульсный источник питания 150 Вт с одним выходом 5 В и активной коррекцией коэффициента мощности.
Назначение и особенности
SP-150-5 представляет собой AC/DC источник питания промышленного исполнения с одним стабилизированным выходом 5 В и номинальной мощностью 150 Вт. Изделие оснащено встроенной активной коррекцией коэффициента мощности, выполнено в металлическом корпусе, поддерживает универсальный диапазон входного напряжения, а также имеет функции защиты от перегрузки, перенапряжения и перегрева. Предусмотрена опциональная дистанционная функция включения и выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SP | Серия источников питания Mean Well SP |
| 150 | Номинальная мощность 150 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения тока.
- Опциональное дистанционное управление включением и выключением.
- Светодиодная индикация наличия питания.
- 100% испытание под полной нагрузкой на прогрев.
- Фиксированная частота коммутации: 67 кГц для PFC и 134 кГц для PWM.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 30 А |
| Диапазон тока | 0 ~ 30 А |
| Номинальная мощность | 150 Вт |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Нестабильность по линии | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 700 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,97 при 115 В AC, при полной нагрузке |
| КПД (тип.) | 77,5% |
| Входной ток (тип.) | 1,2 А при 230 В AC; 2,5 А при 115 В AC |
| Пусковой ток (тип.) | 45 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
| Тип защиты от перегрева | Перезапуск после повторной подачи питания |
Функция
| Параметр | Значение |
|---|
| Дистанционное управление включением/выключением | CN1: 4 ~ 10 В DC — включение, 0 ~ 0,8 В DC — выключение |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +55 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут за цикл, 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1 approved |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 191,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0,76 кг |
| Упаковка | 20 шт.; 16,4 кг; 1,21 CUFT |
Монтаж и конструкция
| Параметр | Значение |
|---|
| Корпус | Металлический, промышленного исполнения |
| Исполнение охлаждения | Принудительное охлаждение, 18 CFM FAN |
| Подключение | Клеммное, основное и дистанционное управление через CN1 |
| Номер корпуса | Case No. 916A |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, зашунтированной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; все испытания ЭМС проведены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм с заземлением.
- При испытаниях ЭМС конечное оборудование должно подтверждать соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо проверять кривую дерейтингa.
Дополнительные сведения
| Параметр | Значение |
|---|
| Частота PFC | 67 кГц |
| Частота PWM | 134 кГц |
| Вариант удаленного управления | Опционально |
