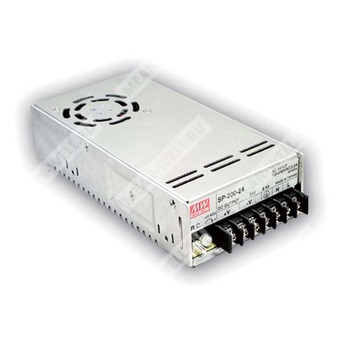

SP-200-15 - одноканальный источник питания 15 В с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
|---|
| SP | Серия импульсных источников питания Mean Well SP |
| 200 | Номинальная мощность 200 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
SP-200-15 — импульсный AC/DC источник питания с одним выходом, предназначенный для питания промышленной аппаратуры, систем автоматики, электронных модулей и оборудования, требующего стабилизированного напряжения 15 В постоянного тока.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF более 0,93 при 230 В AC.
- Встроенный вентилятор с управлением скоростью.
- Ограничение выходного тока по постоянному току.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Удалённое включение и отключение, опция.
- Светодиодная индикация включения.
- 100% испытание на прогрев при полной нагрузке.
- Фиксированная частота коммутации: PFC 67 кГц, PWM 134 кГц.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC или 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC, PF > 0,97 при 115 В AC, при полной нагрузке |
| КПД, тип. | 84% |
| Пусковой ток, тип. | Холодный старт 50 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Потребляемый ток, тип. | 3,5 А при 115 В AC / 1,7 А при 230 В AC |
| Время установки, нарастания | 600 мс, 40 мс при полной нагрузке |
| Время удержания, тип. | 20 мс при полной нагрузке |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В DC |
| Номинальный ток | 13,4 А |
| Диапазон тока | 0 ~ 13,4 А |
| Номинальная мощность | 201 Вт |
| Диапазон регулировки выходного напряжения | 14,3 ~ 16,5 В |
| Пульсации и шум, макс. | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защиты
| Защита | Описание |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; ограничение тока постоянного типа, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,5 ~ 20,25 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
|---|
| Удалённое управление | CN1: 4 ~ 10 В DC — включение; < 0 ~ 0,8 В DC — отключение |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C, с учётом зависимости от нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, CCC GB4943 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0,85 кг |
| Упаковка | 20 шт. / 17,9 кг / 1,21 куб. фут |
| MTBF | 183,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Разъём | Назначение |
|---|
| CN1 | Управление удалённым включением/выключением |
| Клеммы сети | AC/L, AC/N, FG |
| Клеммы нагрузки | DC OUTPUT +V, DC OUTPUT -V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже на металлическую плату 360 мм × 360 мм с толщиной 1 мм.
