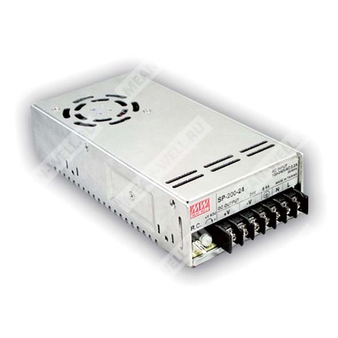

SP-200-24 - импульсный источник питания 24 В постоянного тока с активным корректором коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия импульсных источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение
Источник питания серии SP-200 представляет собой одноканальный AC/DC источник питания с активным корректором коэффициента мощности, предназначенный для питания промышленной электронной аппаратуры, автоматики, средств управления и нагрузки постоянного тока 24 В.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенный активный корректор коэффициента мощности, PF более 0,93.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное управление скоростью вентилятора.
- Встроенная схема ограничения постоянного тока.
- Удаленное включение/выключение — опция.
- Индикатор включения.
- Испытание на работу при полной нагрузке в течение 1000 часов.
- 3 года гарантии.
Электрические параметры
Выход
| Параметр | SP-200-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,4 А |
| Диапазон выходного тока | 0 ... 8,4 А |
| Номинальная мощность | 201,6 Вт |
| Диапазон подстройки выходного напряжения | 22,8 ... 26,4 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
Вход
| Параметр | SP-200-24 |
| Диапазон входного напряжения | 85 ... 264 В переменного тока, 120 ... 370 В постоянного тока |
| Диапазон входной частоты | 47 ... 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,97 при 115 В AC, полная нагрузка |
| КПД | 85% |
| Пусковой ток | Холодный старт 50 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Время установки, время нарастания | 600 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Потребляемый ток переменного входа | 1,7 А / 230 В AC; 3,5 А / 115 В AC |
Защиты
| Параметр | SP-200-24 |
| Перегрузка | 105 ... 150% от номинальной выходной мощности; режим — стабилизация постоянного тока, восстановление после устранения неисправности |
| Перенапряжение | 26,4 ... 32,4 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функция
| Параметр | SP-200-24 |
| Удаленное управление | CN1: 4 ... 10 В DC — включение питания, 0 ... 0,8 В DC — выключение питания |
Эксплуатационные параметры
| Параметр | SP-200-24 |
| Рабочая температура | −10 ... +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура хранения и влажность | −20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 183,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Требования безопасности и электромагнитной совместимости
| Параметр | SP-200-24 |
| Стандарты безопасности | UL60950-1, CCC GB4943 |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструкция и монтаж
| Параметр | SP-200-24 |
| Габариты | 199 × 99 × 50 мм |
| Масса | 0,85 кг |
| Упаковка | 20 шт.; 17,9 кг; 1,21 CUFT |
Схема подключений
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT −V |
| 6, 7 | DC OUTPUT +V |
Удаленное включение/выключение
| Контакт | Назначение |
| 1 | RC+ |
| 2 | RC− |
Внутренние узлы
- Входной EMI-фильтр.
- Выпрямитель.
- Корректор коэффициента мощности.
- Силовой преобразователь.
- Выходной выпрямитель и фильтр.
- Схема постоянного ограничения тока.
- Схема защиты от перенапряжения.
- Схема защиты от перегрева.
- Схема управления вентилятором.
- Схема удаленного управления.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, нестабильность по линии и нестабильность по нагрузке.
- Источник питания считается комплектующим, которое должно устанавливаться в конечное изделие; все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм с толщиной 1 мм.
- Для обеспечения соответствия требованиям ЭМС необходимо учитывать выполнение конечным изделием соответствующих директив ЭМС.
