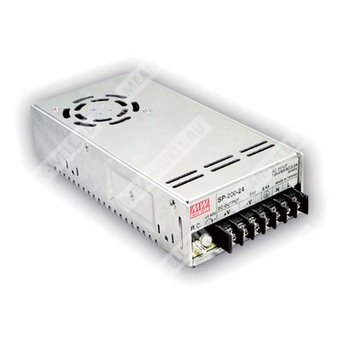

SP-200-27 - импульсный источник питания 200 Вт с одним выходом 27 В и функцией PFC.
Назначение: промышленный AC/DC источник питания для питания нагрузки постоянным напряжением 27 В с активной коррекцией коэффициента мощности, защитами и возможностью удалённого включения/выключения.
Расшифровка партномера
| Партномер |
Расшифровка |
| SP |
Серия источников питания Mean Well |
| 200 |
Номинальная мощность 200 Вт |
| 27 |
Номинальное выходное напряжение 27 В |
Общее описание
SP-200-27 относится к серии SP-200 — одноканальных источников питания с активной коррекцией коэффициента мощности. Модель предназначена для работы от универсальной сети переменного тока и от источников постоянного напряжения в расширенном диапазоне входа. Изделие имеет встроенные защиты от перегрузки, перенапряжения и перегрева, а также функцию удалённого управления включением/выключением.
Особенности
- Универсальный вход переменного тока и расширенный вход постоянного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0.93.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное управление скоростью вентилятора.
- Схема ограничения тока в постоянном режиме.
- Удалённое включение/выключение как опция.
- Светодиодная индикация наличия питания.
- 100% испытание на полную нагрузку в режиме прогрева.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Выход
| Параметр |
Значение |
| Выходное напряжение постоянного тока |
27 В |
| Номинальный ток |
7.5 А |
| Диапазон тока |
0 ~ 7.5 А |
| Номинальная мощность |
202.5 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
25.7 ~ 29.7 В |
| Допуск выходного напряжения |
±1.0% |
| Регулирование по сети |
±0.5% |
| Регулирование по нагрузке |
±0.5% |
| Время установки, время нарастания |
600 мс, 40 мс при полной нагрузке |
| Время удержания |
20 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0.93 при 230 В AC; PF > 0.97 при 115 В AC на полной нагрузке |
| КПД |
85% |
| Входной ток |
1.7 А / 230 В AC; 3.5 А / 115 В AC |
| Пусковой ток |
50 А / 230 В AC, холодный старт |
| Ток утечки |
< 2 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
29.7 ~ 36.45 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функция
| Параметр |
Значение |
| Удалённое управление |
CN1: 4 ~ 10 В DC — включение; < 0 ~ 0.8 В DC — выключение |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C, с учётом кривой дерейтингa по выходной нагрузке |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0.05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CCC GB4943 |
| Электромагнитные помехи |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Электромагнитная устойчивость |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; ENV50204, EN55024; уровень light industry, критерий A |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
183.8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
199 × 99 × 50 мм (Д × Ш × В) |
| Масса |
0.85 кг |
| Упаковка |
20 шт. / 17.9 кг / 1.21 куб. фута |
Механические данные
Корпус: Case No. 916B. Монтаж и присоединительные размеры приведены на чертеже механического исполнения. В документе указаны точки крепления, расположение вентилятора, клеммного блока, регулятора напряжения и светодиодного индикатора.
Назначение выводов
| Контакт |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 4, 5 |
DC OUTPUT -V |
| 6, 7 |
DC OUTPUT +V |
| FG |
Заземление корпуса |
Удалённое включение/выключение
| Контакт |
Назначение |
| 1 |
RC+ |
| 2 |
RC- |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминованной параллельно конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает установку, линейное и нагрузочное регулирование.
- Источником питания считается компонент, который будет установлен в конечное изделие.
- Для соответствия ЭМС изделие должно быть установлено на металлическую панель 360 мм × 360 мм с теплоотводом 1 мм и испытано в составе конечного оборудования.
- Рекомендуется повторно подтвердить соответствие требованиям ЭМС после интеграции в конечную аппаратуру.
