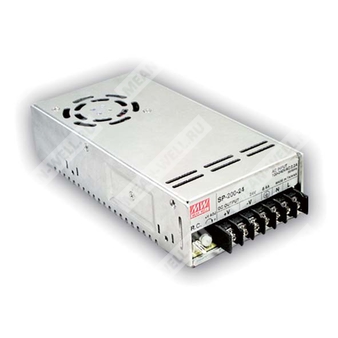

SP-200-48 — источник питания с одним выходом 48 В постоянного тока и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Параметр | Значение |
| Серия | SP-200 |
| Выходное напряжение | 48 В |
| Назначение | Импульсный источник питания с одним выходом |
Общее назначение
SP-200-48 — импульсный AC/DC источник питания промышленного назначения с одним выходом, активной коррекцией коэффициента мощности, принудительным воздушным охлаждением и выходным напряжением 48 В.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 48 В |
| Номинальный ток | 4,2 А |
| Диапазон тока | 0 ~ 4,2 А |
| Номинальная мощность | 201,6 Вт |
| Диапазон регулировки выходного напряжения | 45,6 ~ 52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 250 мВ п-п |
| Настройка, время нарастания | 600 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,97 при 115 В AC, при полной нагрузке |
| Типовой КПД | 85% |
| Типовой входной ток | 1,7 А при 230 В AC; 3,5 А при 115 В AC |
| Пусковой ток | Холодный старт 50 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52,8 ~ 64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Опция |
| Управляющий вход | CN1: 4 ~ 10 В DC — включение; < 0 ~ 0,8 В DC — выключение |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CCC GB4943 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень для легкой промышленности, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 199 × 99 × 50 мм |
| Масса | 0,85 кг |
| Упаковка | 20 шт.; 17,9 кг; 1,21 куб. фута |
| MTBF | 183,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение и интерфейсы
| Назначение | Контакты |
| Вход переменного тока | AC/L, AC/N |
| Заземление | FG |
| Выход постоянного тока | DC OUTPUT +V, DC OUTPUT -V |
| Дистанционное управление | RC+, RC- |
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное регулирование скорости вентилятора.
- Ограничение выходного тока с автоматическим восстановлением.
- Опциональное дистанционное включение и выключение.
- Светодиодная индикация наличия питания.
- Испытание на 100% номинальной нагрузке в процессе приработки.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, нестабильность по линии и по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС проводятся на монтажной металлической панели 360 мм × 360 мм с толщиной 1 мм.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после монтажа в составе системы.
