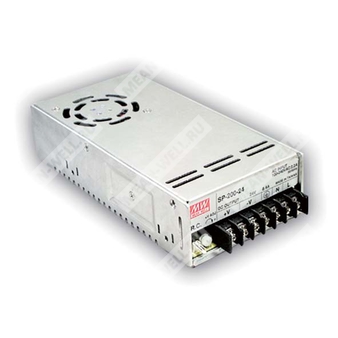

SP-200-5 - импульсный источник питания 5 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Назначение и краткое описание
SP-200-5 — это импульсный источник питания открытого исполнения серии SP-200, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 5 В постоянного тока при токе до 40 А. Модуль рассчитан на промышленное применение, имеет встроенную активную коррекцию коэффициента мощности, принудительное воздушное охлаждение, защиты от перегрузки, перенапряжения и перегрева, а также возможность дистанционного включения и выключения.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 200 | Номинальная мощность 200 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Универсальный входной диапазон переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0,93.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное управление скоростью вентилятора охлаждения.
- Встроенное ограничение выходного тока.
- Дистанционное включение и выключение, опция.
- Светодиодная индикация включения питания.
- Испытание на 100% полной нагрузке на прогон.
- Фиксированная частота коммутации: PFC 67 кГц, PWM 134 кГц.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В переменного тока; PF > 0,97 при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток, тип. | 3,5 А при 115 В переменного тока; 1,7 А при 230 В переменного тока |
| Пусковой ток, тип. | 50 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
| Время запуска и нарастания | 600 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Эффективность, тип. | 76% |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0 ~ 40 А |
| Номинальная мощность | 200 Вт |
| Диапазон регулировки выходного напряжения | 4,75 ~ 5,5 В |
| Пульсации и шум, макс. | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5 ~ 6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функция
| Параметр | Значение |
| Дистанционное управление включением/выключением, опция | CN1: 4 ~ 10 В постоянного тока — включение, 0 ~ 0,8 В постоянного тока — выключение |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом снижения нагрузки по кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CCC GB4943 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Параметры надежности и конструкция
| Параметр | Значение |
| MTBF | 183,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 99 × 50 мм (Д × Ш × В) |
| Масса | 0,85 кг |
| Упаковка | 20 шт. / 17,9 кг / 1,21 куб. фута |
Механическое исполнение и подключения
Корпус выполнен в открытом промышленном исполнении, Case No. 916B, единицы измерения в чертеже — мм. Предусмотрены крепежные точки и принудительный воздушный поток с указанным направлением. В составе изделия имеется клеммное подключение входа, выхода и сигнала дистанционного управления.
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
| Номер контакта | Назначение | Сочетание |
| 1 | RC+ | Разъем CN1, JST XHP или эквивалент |
| 2 | RC- | Ответная часть JST SXH-001T-P0.6 или эквивалент |
Кривые дерейтирования
При горизонтальной установке допустимая нагрузка составляет 100% до 50 °C окружающей среды, далее снижается и при 60 °C достигает 60%, после чего уменьшается до нуля. При входном напряжении ниже номинального также требуется снижение нагрузки согласно графику выходного дерейтирования по входному напряжению.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную регулировку и регулировку по нагрузке.
- Блок питания считается компонентом, который будет установлен в конечное изделие.
- Все испытания по ЭМС выполнялись при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки.
