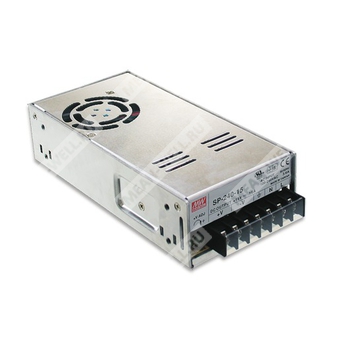

SP-240-12 — импульсный источник питания AC/DC с одним выходом 12 В и функцией PFC.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SP | Серия импульсных источников питания Mean Well |
| 240 | Номинальная мощность 240 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
SP-240-12 — импульсный источник питания промышленного назначения с одним регулируемым выходом 12 В, активным корректором коэффициента мощности и принудительным охлаждением встроенным вентилятором. Предназначен для питания нагрузок постоянного тока в системах автоматизации, промышленной электроники и силовой аппаратуры.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная функция активной коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление включением/выключением вентилятора.
- Светодиодная индикация наличия питания.
- Фиксированная частота преобразования 90 кГц.
Выходные параметры
| Параметр | Значение для SP-240-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 20 А |
| Диапазон регулировки выходного тока | 0–20 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 10–14 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс при 115 В AC, 50 мс; 800 мс при 230 В AC, 50 мс |
| Время удержания | 20 мс при 115 В AC и 230 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение для SP-240-12 |
| Диапазон входного напряжения | 88–264 В AC; 124–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 86% |
| Входной ток | 3,6 А при 115 В AC; 1,8 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Параметры защиты
| Вид защиты | Параметр |
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,7–17,5 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Управление вентилятором | RTH2 40 FAN ON, 35 FAN OFF (тип.) |
Параметры эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | −20…+70 °C, с учетом кривой снижения выходной мощности |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | Одобрено по UL60950-1 |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Эмиссия по проводимым и излучаемым помехам | Соответствие EN55032 (CISPR32) Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; ENV50204; EN55024; уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 190 × 93 × 50 мм |
| Масса | 0,8 кг |
| Упаковка | 18 шт. / 15,4 кг / 1,05 куб. фута |
| Монтаж | Корпус промышленного исполнения с крепежными отверстиями |
| Воздушный поток | Направление потока воздуха показано для горизонтальной установки |
| Исполнение | Case No. 987A |
Среднее время наработки на отказ
| Параметр | Значение |
| MTBF | 284 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока −V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при помощи эквивалента 12-дюймовой витой пары с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает в себя установку, линейную регулировку и регулировку по нагрузке.
- Блок питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Кривая снижения выходной мощности может потребоваться при низком входном напряжении; необходимо проверять соответствующую кривую снижения.
