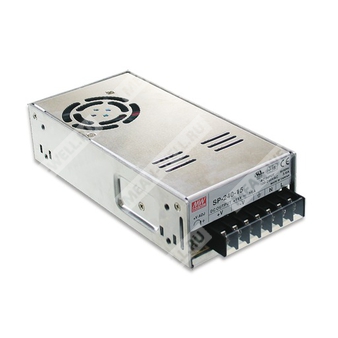

SP-240-15 - импульсный источник питания 240 Вт с одним выходом 15 В и активным PFC.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия импульсных источников питания Mean Well |
| 240 | Номинальная мощность 240 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение
SP-240-15 — это источник питания для промышленного и общепромышленного применения, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В постоянного тока. Модель относится к серии SP-240 с одним выходом, встроенной коррекцией коэффициента мощности, принудительным охлаждением и защитами по перегрузке, перенапряжению и перегреву.
Особенности
- Универсальный вход переменного тока и полный диапазон работы.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором в режиме включения и выключения.
- Светодиодная индикация наличия питания.
- Фиксированная частота переключения 90 кГц.
- Предназначен для монтажа в составе законченного оборудования.
Выходные параметры
| Параметр | Значение для SP-240-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 16 А |
| Диапазон регулировки тока | 0 ~ 16 А |
| Номинальная выходная мощность | 240 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 12 ~ 18 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение для SP-240-15 |
| Диапазон входного напряжения | 88 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 124 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 86% |
| Пусковой ток | 25 А при 115 В AC, 40 А при 230 В AC |
| Типовой входной ток | 3,6 А при 115 В AC, 1,8 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение для SP-240-15 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 19 ~ 22,5 В; тип защиты — отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные характеристики
| Параметр | Значение для SP-240-15 |
| Время установки | 800 мс при 230 В AC, 50 мс; 1500 мс при 115 В AC, 50 мс на полной нагрузке |
| Время удержания | 20 мс при 230 В AC, 20 мс при 115 В AC на полной нагрузке |
| Управление вентилятором | RTH2 40 FAN ON, 35 FAN OFF, тип. |
Условия эксплуатации
| Параметр | Значение для SP-240-15 |
| Рабочая температура | -20 ~ +70 °C, с учетом кривой дерейтингa по нагрузке |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для SP-240-15 |
| Стандарты безопасности | UL60950-1 approved |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
| ЭМИ по проводимым и излучаемым помехам | Соответствие EN55032 (CISPR32) Class B |
| Устойчивость к помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение для SP-240-15 |
| Габариты | 190 × 93 × 50 мм |
| Масса | 0,8 кг |
| Упаковка | 18 шт. / 15,4 кг / 1,05 куб. фута |
| Тип монтажа | Комплектное изделие для установки в конечное оборудование |
Надежность
| Параметр | Значение для SP-240-15 |
| MTBF | 284 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Схема подключения
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Конструктив и схема
Источник питания выполнен по схеме с входным EMI-фильтром и выпрямителем, узлом коррекции коэффициента мощности, силовым преобразователем, выходным выпрямителем и фильтром. Предусмотрены цепи контроля, защиты от перегрузки, перегрева и перенапряжения, а также блок управления вентилятором.
Кривая дерейтингa
При повышении температуры окружающей среды допустимая нагрузка снижается. Номинальная нагрузка сохраняется в области низких и средних температур, далее происходит плавное ограничение до значений, указанных в графике дерейтингa.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку допуска, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм и с 1 мм зазором от оборудования; итоговое изделие должно подтверждать соответствие директивам ЭМС.
- Возможно снижение допустимой мощности при пониженном входном напряжении; требуется проверка по кривой дерейтингa.
