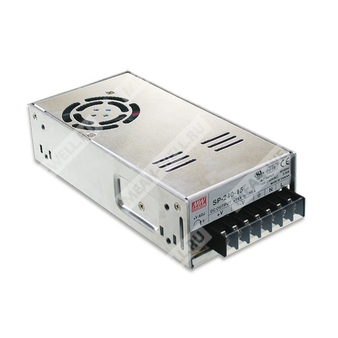

SP-240-24 - импульсный источник питания 24 В, 240 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Назначение и особенности
SP-240-24 представляет собой импульсный источник питания с одним выходом, предназначенный для питания промышленной и электронной аппаратуры постоянным напряжением 24 В. Модель относится к серии SP-240 и оснащена встроенной активной коррекцией коэффициента мощности, принудительным воздушным охлаждением встроенным вентилятором, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также функцией дистанционного включения и выключения вентилятора.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 240 | Номинальная мощность 240 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока и полный диапазон работы.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включения/выключения.
- Светодиодный индикатор наличия питания.
- Фиксированная частота преобразования 90 кГц.
- Соответствие требованиям для промышленного применения и электромагнитной совместимости.
Выходные параметры
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон регулирования выходного тока | 0 … 10 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 20 … 28 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения переменного тока | 88 … 264 В AC |
| Диапазон входного напряжения постоянного тока | 124 … 370 В DC |
| Диапазон входной частоты | 47 … 63 Гц |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,98 при 115 В AC, при полной нагрузке |
| Типичный КПД | 87% |
| Пусковое время | 800 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Ток потребления | 3,6 А при 115 В AC; 1,8 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Параметры защиты
| Защита от перегрузки | 105 … 135% от номинальной выходной мощности; тип защиты — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 29,5 … 35 В; тип защиты — отключение выходного напряжения с повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные параметры
| Управление вентилятором | RTH2 40 °C — вентилятор включается; 35 °C — вентилятор выключается, типовое значение |
Условия эксплуатации и окружающая среда
| Рабочая температура | -20 … +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C; 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL60950-1, одобрено |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Кондуктивные и излучаемые помехи | Соответствие EN55032 (CISPR32) Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, размеры и упаковка
| MTBF | 284 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 190 × 93 × 50 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 18 шт. / 15,4 кг / 1,05 куб. фута |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 47 мкФ.
3. Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм с заземлением через 1 мм изоляции. Для правильной оценки конечной системы необходимо проводить повторные испытания ЭМС в составе готового изделия.
5. Может потребоваться снижение нагрузки при пониженном входном напряжении. Следует учитывать кривую дерейтирования.
