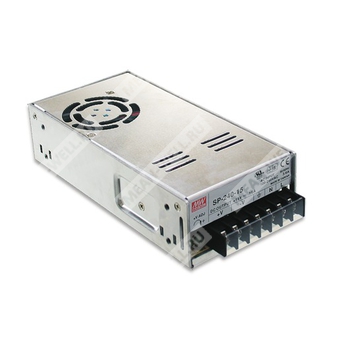

SP-240-30 - импульсный источник питания 240 Вт с активной коррекцией коэффициента мощности и одним выходом 30 В.
SP-240-30 — промышленный AC/DC источник питания серии SP-240 с одним стабилизированным выходом 30 В постоянного тока, активным PFC, принудительным охлаждением и комплексом защит для применения в силовой электронике и автоматизации.
Расшифровка партномера
| Позиция | Значение |
| SP | Серия источников питания Mean Well |
| 240 | Номинальная мощность 240 Вт |
| 30 | Выходное напряжение 30 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности; PF более 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включением/выключением.
- Светодиодная индикация включения питания.
- Фиксированная частота переключения 90 кГц.
- Трёхлетний гарантийный срок.
Назначение
Источник предназначен для питания промышленных и электронных узлов, где требуется одно стабилизированное выходное напряжение 30 В при мощности до 240 Вт, высокий входной диапазон и соответствие требованиям EMC и безопасности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 30 В |
| Номинальный ток | 8 А |
| Диапазон тока | 0 ~ 8 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 27 ~ 33 В |
| Допуск выходного напряжения | ±1,0% |
| Линия стабилизации | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 800 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 88% |
| Пусковой ток | 40 А при 230 В AC; 25 А при 115 В AC |
| Типовой входной ток | 1,8 А при 230 В AC; 3,6 А при 115 В AC |
| Ток утечки | Менее 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 34,7 ~ 41 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Управление вентилятором | RTH2: вентилятор включается при 40 °C, выключается при 35 °C, тип. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учётом снижения нагрузки по кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Эмиссия по проводам и излучению | Соответствие EN55032 (CISPR32) Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 284 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 190 × 93 × 50 мм |
| Исполнение | Корпус для промышленного применения, с вентилятором и клеммным подключением |
| Масса | 0,8 кг |
| Упаковка | 18 шт. / 15,4 кг / 1,05 CUFT |
Подключение
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Статические характеристики
Работа в сетях 60 Гц допускается при входном напряжении 88 ~ 264 В AC. Для серии характерна высокая степень стабилизации при изменении входного напряжения и нагрузки; приведённые в документе кривые подтверждают сохранение номинальной нагрузки в широком диапазоне условий при соблюдении дерейтирования.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линию стабилизации и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; испытания ЭМС проводились при монтаже на металлическую пластину 360 мм × 360 мм с использованием заземления через 1 мм изолирующую прокладку.
- Для корректной работы в некоторых условиях может потребоваться снижение выходной мощности; следует использовать кривую дерейтирования.
