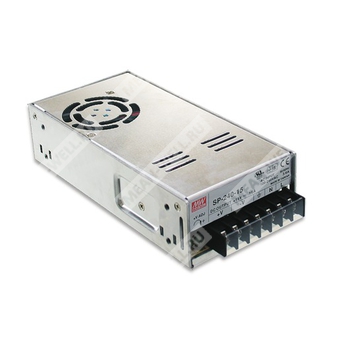

SP-240-48 - импульсный источник питания 48 В постоянного тока, 240 Вт, с активным корректором коэффициента мощности и встроенным вентилятором.
Источник питания SP-240-48 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В постоянного тока с выходной мощностью до 240 Вт. Модель относится к серии SP-240 и выполнена с поддержкой активного PFC, встроенного принудительного охлаждения и набора встроенных защит для применения в промышленной электронике и системах питания.
Особенности
- Универсальный вход переменного тока в широком диапазоне.
- Встроенная функция активной коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включением и выключением.
- Светодиодный индикатор включения питания.
- Фиксированная частота переключения 90 кГц.
- Соответствие требованиям промышленной ЭМС и стандартам безопасности.
Расшифровка партномера
| Элемент |
Расшифровка |
| SP |
Серия источников питания Mean Well SP |
| 240 |
Номинальная выходная мощность 240 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Выход
| Параметр |
SP-240-48 |
| Выходное напряжение постоянного тока |
48 В |
| Номинальный выходной ток |
5 А |
| Диапазон регулировки тока |
0 ~ 5 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
150 мВ п-п |
| Диапазон подстройки выходного напряжения |
41 ~ 56 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,2% |
| Нагрузка. стабилизация |
±0,5% |
| Время установления, время нарастания |
800 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр |
SP-240-48 |
| Диапазон входного напряжения |
88 ~ 264 В AC / 124 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. |
89% |
| Пусковой ток, тип. |
25 А при 115 В AC; 40 А при 230 В AC |
| Потребляемый ток AC, тип. |
1,8 А при 230 В AC |
| Ток утечки |
< 2 мА / 240 В AC |
Защита
| Параметр |
SP-240-48 |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
57,6 ~ 67,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные характеристики
| Параметр |
SP-240-48 |
| Управление вентилятором |
RTH2 40 FAN ON, 35 FAN OFF, тип. |
| Частота преобразования |
90 кГц |
Условия эксплуатации
| Параметр |
SP-240-48 |
| Рабочая температура |
-20 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
SP-240-48 |
| Стандарты безопасности |
UL60950-1 одобрено |
| Гармонические составляющие тока |
Соответствие EN61000-3-2, EN61000-3-3 |
| Эмиссия по ЭМС |
Соответствие EN55032 (CISPR32) Class B |
| Иммунитет по ЭМС |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, размеры и упаковка
| Параметр |
SP-240-48 |
| MTBF |
284 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
190 × 93 × 50 мм (Д × Ш × В) |
| Упаковка |
0,8 кг; 18 шт. / 15,4 кг / 1,05 CUFT |
Механическое исполнение
Корпус выполнен в металлическом исполнении, ориентирован на установку в составе промышленного оборудования. Вентиляция принудительная, воздушный поток организован по заданному направлению. На чертеже механического исполнения указано крепление посредством отверстий под винты M4 и монтажные точки под винты M3.
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4, 5 |
Выход постоянного тока -V |
| 6, 7 |
Выход постоянного тока +V |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нелинейность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного изделия. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Может потребоваться снижение допустимой нагрузки при низком входном напряжении. Необходимо проверить кривую снижения нагрузки для получения дополнительных сведений.
