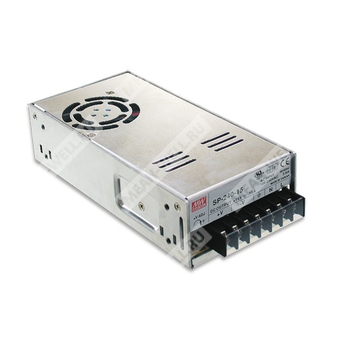

SP-240-5 - импульсный источник питания 240 Вт с одним выходом 5 В и активной коррекцией коэффициента мощности.
Назначение и особенности
SP-240-5 — это промышленный AC/DC источник питания с одним выходом, предназначенный для формирования стабилизированного напряжения 5 В постоянного тока при высокой выходной мощности до 240 Вт. Модель относится к серии SP-240 и оснащена встроенной схемой активной коррекции коэффициента мощности, принудительным воздушным охлаждением от встроенного вентилятора, защитами от перегрузки, перенапряжения и перегрева, а также функцией дистанционного включения и выключения вентилятора.
Расшифровка партномера
| Позиция | Значение |
|---|
| SP | Серия источников питания Mean Well с одним выходом |
| 240 | Номинальная мощность серии: 240 Вт |
| 5 | Номинальное выходное напряжение: 5 В |
Ключевые особенности
- Универсальный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная функция включения и выключения вентилятора.
- Индикатор наличия питания.
- Фиксированная частота переключения 90 кГц.
- Подходит для промышленного применения.
Выходные параметры
| Параметр | Значение для SP-240-5 |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный ток | 45 А |
| Диапазон регулировки тока | 0 ~ 45 А |
| Номинальная мощность | 225 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 4 ~ 6 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 50 мс при 230 В AC; 1500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 79% |
| Типовой входной ток | 3,6 А при 115 В AC; 1,8 А при 230 В AC |
| Типовой пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 6,3 ~ 7,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
|---|
| Управление вентилятором | RTH2 40: вентилятор включается; 35: вентилятор выключается, тип. |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +70 °C |
| Примечание по температуре | Требуется учитывать зависимость допустимой нагрузки от температуры |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 284 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, одобрено |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Кондуктивные и излучаемые помехи | Соответствие EN55032 (CISPR32), класс B |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024; уровень для легкой промышленности, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 190 × 93 × 50 мм |
| Масса | 0,8 кг |
| Упаковка | 18 шт. / 15,4 кг / 1,05 CUFT |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Механическое исполнение и конструкция
Источник питания выполнен в металлическом корпусе с принудительным воздушным охлаждением. Воздушный поток организован через корпус вентилятора. На чертеже указаны точки крепления, расположение клеммной колодки и монтажные размеры корпуса. Частота преобразования указана как 90 кГц.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм; итоговое изделие должно подтверждать соответствие директивам ЭМС. Рекомендуется выполнять дополнительные испытания ЭМС в составе конечного оборудования.
5. Может потребоваться снижение нагрузки при пониженном входном напряжении; для получения подробностей следует использовать кривую дерейтирования.
