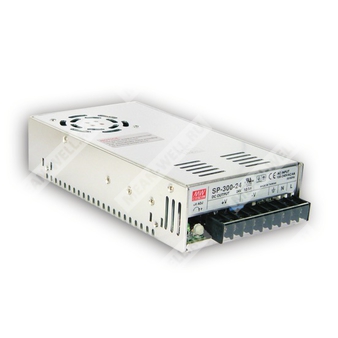

SP-300-12 - импульсный источник питания 300 Вт с активной коррекцией коэффициента мощности и выходом 12 В.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 300 | Номинальная мощность 300 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Краткое назначение
Одновыходный импульсный AC/DC источник питания промышленного исполнения с универсальным входом, активным PFC, принудительным воздушным охлаждением и защитными функциями.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление вентилятором включения и выключения.
- Фиксированная частота переключения 110 кГц.
- Промышленное исполнение для установки в конечное оборудование.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 24 А |
| Диапазон тока | 0 ~ 24 А |
| Номинальная мощность | 288 Вт |
| Диапазон регулировки выходного напряжения | 10 ~ 13,2 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±0,3% |
| Время установки, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока, 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,95 при 115 В AC, при полной нагрузке |
| КПД | 83% |
| Пусковой ток | 18 А при 115 В AC, 36 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Потребляемый ток переменного тока | 4 А при 115 В AC, 2 А при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Тепловая защита | RTH1 или RTH2: 50 °C — включение вентилятора, 45 °C — выключение вентилятора, 70 °C — отключение выхода |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход - выход: 3 кВ AC; вход - корпус: 1,5 кВ AC; выход - корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход - выход, вход - корпус, выход - корпус: 100 МОм / 500 В DC |
| Эмиссия | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Иммунитет | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, уровень light industry, критерий A |
Прочие параметры
| Параметр | Значение |
| MTBF | 168,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,18 кг |
| Упаковка | 12 шт.; 14,8 кг / 0,92 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4~6 | DC OUTPUT -V |
| 7~9 | DC OUTPUT +V |
Механическое исполнение
Корпус с принудительным воздушным охлаждением, встроенным вентилятором и клеммным подключением. Ориентация воздушного потока и механические размеры приведены в чертеже изделия.
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источники питания рассматриваются как компоненты для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
