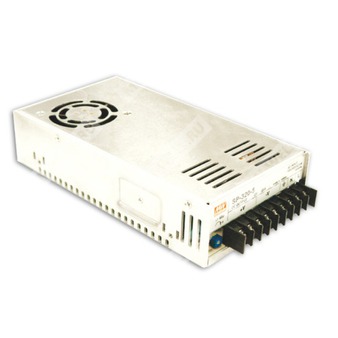

SP-320-12 — импульсный источник питания 12 В 25 А мощностью 300 Вт с активным PFC, вентиляторным охлаждением и защитами.
Назначение: источник питания промышленного исполнения с одним выходом, предназначенный для преобразования сетевого переменного/постоянного напряжения в стабилизированное выходное напряжение 12 В для питания электронной и промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 320 | Номинальная мощность серии 320 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
SP-320-12 относится к серии одноканальных источников питания Mean Well с функцией коррекции коэффициента мощности. Модель обеспечивает выход 12 В постоянного напряжения при номинальном токе 25 А и номинальной мощности 300 Вт. Преобразователь рассчитан на работу от широкого диапазона сетевого входа, имеет встроенный активный PFC, принудительное охлаждение встроенным вентилятором, а также полный набор защит по перегрузке, перенапряжению и перегреву.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95 при 230 В AC и более 0,98 при 115 В AC на полной нагрузке.
- Одноканальный выход 12 В.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная регулировка скорости вентилятора.
- Фиксированная частота переключения 100 кГц.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям для промышленного применения и электромагнитной совместимости.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 25 А |
| Диапазон тока | 0 ~ 25 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 10 ~ 13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 2500 мс, 50 мс / 115 В AC; 800 мс, 50 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC; 16 мс / 230 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 / 230 В AC; PF > 0,98 / 115 В AC при полной нагрузке |
| КПД типовое | 86% |
| Ток потребления | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 20 А / 115 В AC; 40 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Охлаждение | Принудительное воздушное, встроенный вентилятор |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Изоляционное испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 207 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14 кг / 0,9 куб. фута |
Механические сведения
Корпус выполнен в металлическом исполнении. Воздушный поток организован в соответствии с направлением, указанным на чертеже. Подключение осуществляется через клеммный блок с назначением контактов: 1 — AC/L, 2 — AC/N, 3 — FG, 4~6 — DC OUTPUT -V, 7~9 — DC OUTPUT +V. На корпусе предусмотрена регулировка выходного напряжения и светодиодный индикатор.
Примечания
1. Все параметры, не отмеченные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельному конденсатору 0,1 мкФ и 47 мкФ.
3. Допуск включает установленный допуск, нестабильность по линии и по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно подтверждать выполнение требований ЭМС.
5. Для работы при пониженном входном напряжении может потребоваться снижение выходной нагрузки; следует учитывать кривую дерейтирования.
Характеристики серии
Серия SP-320 представляет собой одновыходные источники питания мощностью 320 Вт с активной коррекцией коэффициента мощности, предназначенные для промышленной электроники, систем автоматизации, телекоммуникационного и другого оборудования, требующего стабильного низковольтного питания.
