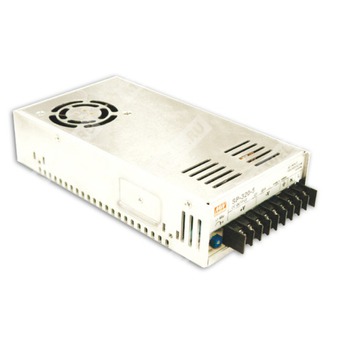

SP-320-15 — импульсный источник питания на 15 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Назначение и краткое описание
SP-320-15 — AC/DC источник питания серии SP-320 мощностью 300 Вт на выходное напряжение 15 В, предназначенный для питания промышленной электроники, систем автоматики, телекоммуникационного и другого оборудования. Модуль выполнен с встроенной активной коррекцией коэффициента мощности, принудительным охлаждением от встроенного вентилятора и набором встроенных защит.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 320 | Номинальная мощность серии: 320 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF > 0.95 при 230 В AC и PF > 0.98 при 115 В AC на полной нагрузке.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная регулировка скорости вентилятора.
- Фиксированная частота переключения 100 кГц.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям по помехоэмиссии и помехоустойчивости для промышленного оборудования.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0 ~ 20 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13.5 ~ 18 В |
| Допуск выходного напряжения | ±1.0% |
| Линиевая стабилизация | ±0.3% |
| Нагрузочная стабилизация | ±0.5% |
| Время установки, время нарастания | 800 мс, 50 мс при 230 В AC на полной нагрузке; 2500 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В AC; PF > 0.98 при 115 В AC на полной нагрузке |
| Потребляемый ток | 1.5 А при 230 В AC; 2.5 А при 115 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | 18 ~ 21 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C, с учетом кривой дерейтинга |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность и сертификация
| Параметр | Значение |
| MTBF | 207 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL60950-1 approved |
| ЭМС излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1.1 кг |
| Упаковка | 12 шт. / 14 кг / 0.9 куб. фута |
| Исполнение | Открытое промышленное шасси с вентилятором |
| Ориентация монтажа | Горизонтальная |
Назначение выводов
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | DC OUTPUT -V |
| 7 ~ 9 | DC OUTPUT +V |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, используя витую пару длиной 12 дюймов, оконеченную конденсатором 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм с помощью 1-мм медного заземляющего провода. Готовая сборка должна подтверждать соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение выходной мощности. Необходимо проверять дерейтинг-кривую.
Дополнительные данные по серии
Модель SP-320-15 относится к серии SP-320 с одним выходом и функцией активной коррекции коэффициента мощности. На корпусе предусмотрены элементы регулировки выходного напряжения и индикации, а также вентилятор для принудительного охлаждения. Для обеспечения надежной работы в составе конечного изделия необходимо учитывать условия дерейтинга по температуре и входному напряжению.
