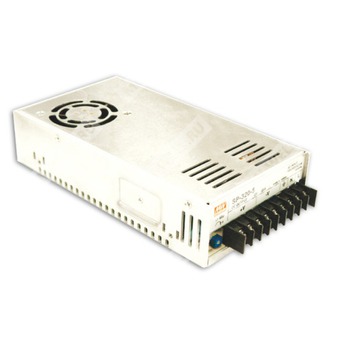

SP-320-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Общее описание
SP-320-24 представляет собой источник питания серии SP-320 с одним выходом и функцией активной коррекции коэффициента мощности. Предназначен для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 24 В постоянного тока для применения в промышленной электронике, системах автоматизации, измерительном и управляющем оборудовании.
Устройство выполнено в металлическом корпусе с принудительным воздушным охлаждением от встроенного вентилятора. Поддерживает универсальный вход переменного тока, обладает защитами от перегрузки, перенапряжения и перегрева, а также соответствует требованиям по электромагнитной совместимости и требованиям безопасности, указанным в документации.
Расшифровка партномера
| Позиция | Значение |
| SP | Серия источников питания Mean Well SP |
| 320 | Номинальная мощность серии: 320 Вт |
| 24 | Номинальное выходное напряжение: 24 В постоянного тока |
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0.95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенное управление скоростью вентилятора.
- Фиксированная частота преобразования 100 кГц.
- 3 года гарантии.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 13 А |
| Диапазон регулировки выходного напряжения | 20 ~ 26.4 В |
| Номинальная мощность | 312 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1.0% |
| Стабилизация по сети | ±0.2% |
| Стабилизация по нагрузке | ±0.5% |
| Время установки, время нарастания | 800 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 124 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0.95 при 230 В AC, более 0.98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 87% |
| Входной ток при 115 В AC | 5 А |
| Входной ток при 230 В AC | 2.5 А |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности |
| Защита от перегрузки, тип | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27.6 ~ 32.4 В |
| Защита от перенапряжения, тип | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева, тип | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C, с учетом кривой дерating |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Электромагнитная эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Электромагнитная помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 207 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1.1 кг |
| Упаковка | 12 шт. / 14 кг / 0.9 CUFT |
Механические данные
| Параметр | Значение |
| Исполнение | Корпус для принудительного воздушного охлаждения |
| Направление воздушного потока | Указано на чертеже корпуса |
| Крепление | По чертежу Case No. 912G |
| Номинал крепежа | 4-M4 L=5 мм, 5-M3 L=3 мм, 6-M4 L=5 мм |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | DC OUTPUT -V |
| 7 ~ 9 | DC OUTPUT +V |
Примечания
1. Если особо не оговорено, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенного конденсатора 47 мкФ.
3. Допуск включает установку, регулировку линии и регулировку нагрузки.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм с толщиной 1 мм. Готовое оборудование должно быть повторно проверено на соответствие директивам ЭМС.
5. При пониженном входном напряжении может потребоваться дерейтинг. Для получения дополнительных сведений необходимо обратиться к кривой дерейтинга.
