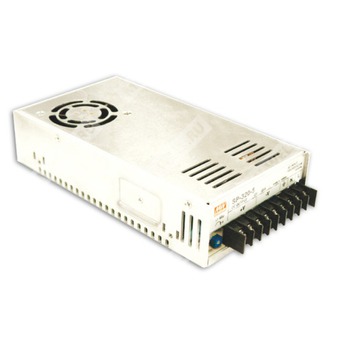

SP-320-27 — импульсный источник питания 320 Вт с активной коррекцией коэффициента мощности и выходом 27 В постоянного тока.
Назначение: промышленный AC/DC источник питания для питания нагрузок постоянного тока с повышенной энергоэффективностью, широким диапазоном входного напряжения и встроенными защитами.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well |
| 320 | Номинальная выходная мощность 320 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение принудительным обдувом встроенным вентилятором постоянного тока.
- Встроенное управление скоростью вентилятора.
- Фиксированная частота преобразования 100 кГц.
- Предназначен для промышленного применения.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 124 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 88% |
| Пусковой ток, тип. | 20 А при 115 В AC, 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
| Время включения | 2500 мс, 50 мс при 115 В AC, полной нагрузке |
| Время нарастания | 800 мс, 50 мс при 230 В AC, полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, полная нагрузка |
| Потребляемый ток AC, тип. | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В DC |
| Номинальный выходной ток | 13 А |
| Диапазон регулировки тока | 0 ~ 11,7 А |
| Номинальная мощность | 315,9 Вт |
| Пульсации и шум, макс. | 200 мВ p-p |
| Диапазон регулировки выходного напряжения | 20 ~ 26,4 В |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Порог защиты от перенапряжения | 33,7 ~ 39,2 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14 кг; 0,9 CUFT |
| MTBF | 207 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Частота преобразования | 100 кГц |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход DC, -V |
| 7 ~ 9 | Выход DC, +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм с толщиной 1 мм. Готовое оборудование должно повторно подтверждать соответствие директивам ЭМС.
- Для корректной работы при пониженном входном напряжении следует проверять дерейтинг по графику снижения нагрузки.
