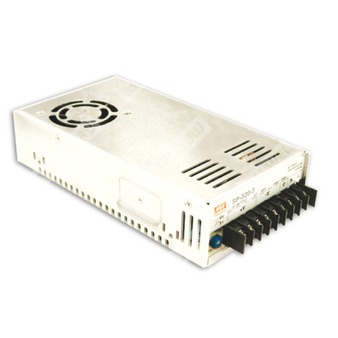

SP-320-36 - импульсный источник питания 320 Вт с активной коррекцией коэффициента мощности и выходным напряжением 36 В.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SP-320 | Импульсный источник питания серии SP-320 мощностью 320 Вт |
| Выходное исполнение | 36 | Номинальное выходное напряжение 36 В |
| Полное обозначение | SP-320-36 | Одноканальный источник питания 320 Вт на 36 В постоянного тока |
Общее назначение
SP-320-36 представляет собой промышленный AC/DC источник питания с одним выходом, активной коррекцией коэффициента мощности и принудительным воздушным охлаждением. Устройство предназначено для питания нагрузок постоянного тока в промышленной электронике, автоматизации и энергетических системах.
Особенности
- Универсальный вход переменного тока.
- Активная коррекция коэффициента мощности, PF > 0.95 при 230 В AC и PF > 0.98 при 115 В AC на полной нагрузке.
- Встроенный вентилятор постоянного тока с регулированием скорости.
- Фиксированная частота переключения 100 кГц.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям промышленной ЭМС.
- Применение для монтажа в составе законченного оборудования.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 8.8 А |
| Диапазон регулировки выходного напряжения | 32.4 ~ 39.6 В |
| Номинальная мощность | 316.8 Вт |
| Пульсации и шум | 220 мВ п-п |
| Допуск выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.2% |
| Стабилизация по нагрузке | ±0.5% |
| Время установки, нарастания | 250 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 16 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 124 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В AC, PF > 0.98 при 115 В AC на полной нагрузке |
| КПД | 87% |
| Пусковой ток | 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
| Потребляемый ток от сети | 1.5 А при 230 В AC |
Защита
| Вид защиты | Уставка / действие |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 45 ~ 52.5 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 207 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1.1 кг |
| Упаковка | 12 шт. / 14 кг / 0.9 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Корпусный источник питания с принудительным охлаждением |
| Охлаждение | Встроенный вентилятор, направление воздушного потока указано в чертеже |
| Монтаж | На шасси/в составе оборудования; предусмотрены монтажные отверстия по чертежу |
| Частота переключения | 100 кГц |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | DC OUTPUT -V |
| 7 ~ 9 | DC OUTPUT +V |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
3. Допуск включает установленный допуск, нестабильность по линии и по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине размером 360 мм × 360 мм, с медным основанием 1 мм и заземлением через 1 мм. Для корректного прохождения ЭМС изделие должно быть повторно подтверждено в составе конечного оборудования.
5. Может потребоваться дерейтинг при пониженном входном напряжении. Следует использовать график дерейтирования.
Краткая сводка параметров серии для SP-320-36
| Параметр | Значение |
| Тип | Одновыходной AC/DC источник питания с активной коррекцией коэффициента мощности |
| Серия | SP-320 |
| Выход | 36 В / 8.8 А |
| Выходная мощность | 316.8 Вт |
| КПД | 87% |
| Охлаждение | Принудительное воздушное |
