SP-320-48

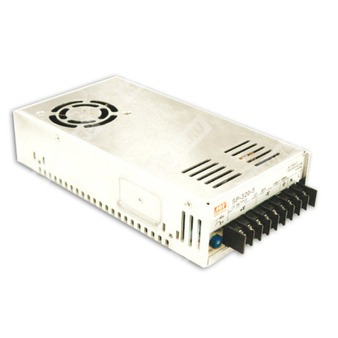

SP-320-48 - импульсный источник питания AC/DC с одним выходом 48 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Элемент партномера | Значение |
|---|---|
| SP | Серия источников питания Mean Well SP |
| 320 | Номинальная мощность 320 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
SP-320-48 представляет собой промышленный импульсный источник питания переменного/постоянного тока с одним стабилизированным выходом 48 В, предназначенный для питания аппаратуры промышленной автоматики, телекоммуникационного и электронного оборудования, а также иных нагрузок, требующих питание постоянным напряжением с высокой энергетической эффективностью и активной коррекцией коэффициента мощности.
Серия SP-320 выполнена в закрытом металлическом корпусе, имеет встроенный вентилятор с принудительным охлаждением, фиксированную частоту коммутации 100 кГц и полный диапазон входного напряжения. Для модели SP-320-48 предусмотрена защита от перегрузки, перенапряжения и перегрева.
Основные особенности
- Универсальный вход переменного тока и широкий диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95 при 230 В и более 0,98 при 115 В.
- Один выход 48 В.
- Принудительное охлаждение встроенным вентилятором.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Фиксированная частота переключения 100 кГц.
- Промышленное исполнение для установки в составе оборудования.
Выходные параметры
| Параметр | Значение |
|---|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 6,7 А |
| Диапазон регулировки выходного напряжения | 41 ~ 56 В |
| Номинальная мощность | 321,6 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по входному напряжению | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 124 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 87% |
| Пусковой ток | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
| Время запуска, нарастания | 2500 мс, 50 мс при 115 В переменного тока и полной нагрузке |
| Время удержания | 16 мс при 115 В переменного тока и полной нагрузке |
Защитные функции
| Параметр | Значение |
|---|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | 57,6 ~ 67,2 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Эксплуатационные и механические параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 207 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14 кг; 0,9 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Тепловой режим и охлаждение
| Параметр | Значение |
|---|---|
| Охлаждение | Принудительное, встроенный вентилятор постоянного тока |
| Контроль скорости вентилятора | Есть |
| Ограничение по температуре | Отключение выходного напряжения при перегреве с автоматическим восстановлением |
Подключение и исполнение
| Параметр | Значение |
|---|---|
| Исполнение корпуса | Металлический корпус |
| Монтаж | Для установки в составе оборудования |
| Схема выводов | Вход AC/L, AC/N, защитное заземление FG; выход DC OUTPUT +V и -V |
| Фиксация | Крепежные отверстия под M4 и M3 согласно чертежу |
Краткое описание серии
Серия SP-320 представляет собой линейку одно-выходных источников питания мощностью 320 Вт с активной коррекцией коэффициента мощности, предназначенных для применения в промышленной электронике. Модель SP-320-48 является вариантом на 48 В с номинальным током 6,7 А и высокой эффективностью преобразования до 87%.
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с полосой пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку допуска, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в составе конечного изделия. Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм с толщиной 1 мм. Для конечного оборудования требуется повторное подтверждение соответствия директивам ЭМС.
5. При низком входном напряжении возможна необходимость дерейтинг-режима. Следует проверять дерейтинг-кривую для получения подробностей.
Дополнительные данные
| Параметр | Значение |
|---|---|
| Частота переключения | 100 кГц |
| Линейка | SP-320 series |
| Тип выхода | Один выход |
| Функция PFC | Есть, активная |
