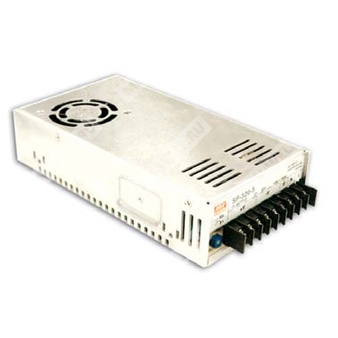

SP-320-5
SP-320-5 - импульсный источник питания 5 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Назначение: источник питания серии SP-320 с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| SP | Серия источников питания Mean Well SP |
| 320 | Номинальная мощность серии: 320 Вт |
| 5 | Выходное напряжение: 5 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Встроенная регулировка скорости вентилятора.
- Фиксированная частота переключения 100 кГц.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 55 А |
| Диапазон регулировки тока | 0 ~ 55 А |
| Номинальная мощность | 275 Вт |
| Пульсации и шум | 150 мВп-п |
| Диапазон регулировки выходного напряжения | 4,5 ~ 5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2500 мс, 50 мс при 115/230 В перем. тока и полной нагрузке |
| Время удержания | 16 мс при 115 В перем. тока, 16 мс при 230 В перем. тока, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В перем. тока; 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В перем. тока, >0,98 при 115 В перем. тока, при полной нагрузке |
| КПД | 79% |
| Пусковой ток | 20 А при 115 В перем. тока, 40 А при 230 В перем. тока |
| Ток утечки | <1 мА при 240 В перем. тока |
| Входной ток при 115 В перем. тока | 5 А |
| Входной ток при 230 В перем. тока | 2,5 А |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry; критерий A |
Дополнительные данные
| Параметр | Значение |
| Средняя наработка на отказ | 207 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса и упаковка | 1,1 кг; 12 шт./14 кг/0,9 куб. фута |
| Конструктив | Открытое исполнение, принудительное охлаждение вентилятором |
| Частота преобразования | 100 кГц |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной с 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, регулирование сети и регулирование нагрузки.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм, толщиной 1 мм, с заземлением конечного оборудования. В реальном конечном изделии характеристики ЭМС могут отличаться.
5. При низком входном напряжении может потребоваться дерейтинг. Необходимо проверять кривую дерейтинга для подробностей.
Механические данные
Корпус: Case No. 912G. Единицы измерения: мм.
Схема подключения клемм:
- 1 — AC/L
- 2 — AC/N
- 3 — FG
- 4 ~ 6 — DC OUTPUT -V
- 7 ~ 9 — DC OUTPUT +V
Назначение и конструкция
SP-320-5 представляет собой импульсный источник питания серии SP-320 с одним выходом на 5 В и выходным током до 55 А. Изделие рассчитано на применение в промышленной электронике, системах автоматизации, устройствах питания нагрузок постоянного тока и иной аппаратуре, требующей стабилизированного низковольтного высокотокового источника.
В конструкции применены входной EMI-фильтр, схема активного пускового ограничения тока, выпрямитель, силовой преобразователь, выходной выпрямитель и фильтр, а также цепи контроля перегрузки, перегрева и перенапряжения. Охлаждение обеспечивается встроенным вентилятором с регулировкой скорости.
