SP-480-12

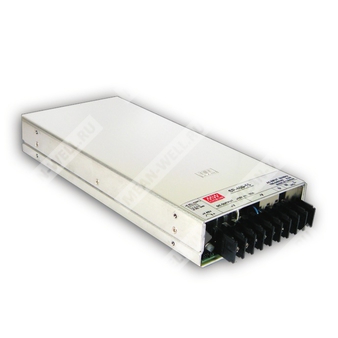

SP-480-12 - Одноканальный источник питания 480 Вт с активным корректором коэффициента мощности и выходом 12 В
Назначение: промышленный импульсный источник питания AC/DC для питания нагрузок постоянного тока 12 В в составе электронного и электротехнического оборудования.
Расшифровка партномера
| Позиция | Значение |
| SP | Серия источников питания Mean Well |
| 480 | Номинальная мощность 480 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Серия SP-480 представляет собой источники питания с одним выходом, активным корректором коэффициента мощности и принудительным охлаждением встроенным вентилятором. Для исполнения SP-480-12 предусмотрен выход 12 В постоянного тока, рассчитанный на промышленное применение, высокую плотность мощности и работу от универсальной сети переменного тока.
Особенности
- Универсальный диапазон входного напряжения.
- Встроенная функция активного PFC.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность.
- Низкопрофильное исполнение: толщина 43 мм.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по цепи обратной связи.
- Ограничение пускового тока по сети переменного тока.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0 ~ 43 А |
| Номинальная мощность | 480 Вт |
| Пиковая нагрузка в течение 10 минут | 516 Вт |
| Диапазон подстройки выходного напряжения | 10,8 ~ 13,2 В |
| Нестабильность по сети | ±1,5% |
| Нестабильность по нагрузке | ±0,3% |
| Время установки, время нарастания | 1000 мс, 80 мс при 230 В переменного тока |
| Время установки, время нарастания | 2500 мс, 80 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 18 мс при 230 В переменного тока |
| Время удержания | 18 мс при 115 В переменного тока при полной нагрузке |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ~ 264 В |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока, PF > 0,98 при 115 В переменного тока при полной нагрузке |
| Типичный КПД | 85% |
| Типичный пусковой ток | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Типичный ток утечки | < 2 мА при 240 В переменного тока |
| Типичный потребляемый ток переменного тока | 6,5 А при 115 В переменного тока; 3,5 А при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 87 ~ 103 А |
| Тип защиты от перегрузки | Ограничение постоянного тока, восстановление после снятия причины |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи | EN55032 (CISPR32) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61000-6-2 (EN50082-2), уровень для light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 120,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 127 × 43 мм |
| Масса | 1,7 кг |
| Упаковка | 6 шт. / 11,3 кг / 0,67 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | Заземление корпуса |
| 4 ~ 6 | -V |
| 7 ~ 9 | +V |
Назначение контактов разъема CN51
| Номер контакта | Назначение |
| 1 | GND |
| 2 | RC- |
| 3 | RC+ |
| 4 | Не используется |
| 5 | Не используется |
| 6 | +S |
Примечания
1. Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатор 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает нестабильность по линии и по нагрузке.
4. TSW1: обнаружение нагрева силового транзистора.
5. TSW2: обнаружение нагрева выходного диода.
6. Максимальный цикл нагрузки в течение 30 минут: средняя выходная мощность не должна превышать номинальную.
7. При низком входном напряжении может потребоваться понижение нагрузки. Для подробностей следует проверять кривую дерейтирования.
8. Источник питания рассматривается как компонент для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм. При необходимости проверки ЭМС конечного изделия следует выполнять испытания ЭМС всей системы.
9. Для высот выше 2000 м требуется дополнительное снижение допустимой температуры окружающей среды.
Механические данные
Исполнение корпуса: Case No. 929A.
Монтаж: на шасси, с боковыми крепежными отверстиями; предусмотрены точки крепления M4.
Охлаждение: воздушный поток от встроенного вентилятора через корпус источника питания.
