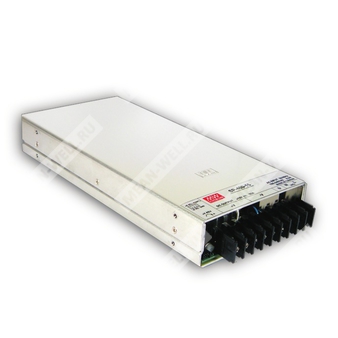

SP-480-15 - источник питания 480 Вт с активной коррекцией коэффициента мощности и одним выходом 15 В.
SP-480-15 — импульсный источник питания промышленного исполнения с одним выходом 15 В постоянного тока, активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением и полным комплексом защит.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | Серия источников питания Mean Well SP |
| 480 | Номинальная мощность 480 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Ключевые особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF>0.95 при 230 В AC.
- Один выход постоянного напряжения 15 В.
- Встроенное активное воздушное охлаждение от DC-вентилятора.
- Низкопрофильное исполнение, высота корпуса 43 мм.
- Удаленное включение и выключение.
- Удаленная обратная связь по напряжению.
- Ограничение пускового тока на входе.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Соответствие требованиям промышленной электромагнитной совместимости.
Общие сведения
Серия SP-480 представляет собой источники питания с одним выходом и активной коррекцией коэффициента мощности. Модификация SP-480-15 рассчитана на выход 15 В и применяется в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании, а также в других установках, требующих стабильного источника постоянного напряжения высокой мощности.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 32 А |
| Диапазон выходного тока | 0 ~ 35 А |
| Номинальная мощность | 480 Вт |
| Пиковая нагрузка 10 мин. | 525 Вт |
| Диапазон подстройки выходного напряжения | 13.5 ~ 18 В |
| Стабилизация по сети | ±1.5% |
| Стабилизация по нагрузке | ±0.3% |
| Время установки, время нарастания | 1000 мс, 80 мс при 230 В AC |
| Время удержания | 18 мс при 230 В AC |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±0.5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF>0.95 при 230 В AC, PF>0.98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 85% |
| Потребляемый ток переменного входа, тип. | 6.5 А при 115 В AC; 3.5 А при 230 В AC |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 45.15 ~ 58.05 А; защита: ограничение постоянного тока, автоматическое восстановление после снятия перегрузки |
| Перенапряжение | 18 ~ 21 В; защита: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Удаленное управление | RC+/RC-: 0 ~ 0.8 В — включение; 4 ~ 10 В — выключение |
| Удаленное измерение | Поддерживается |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +60 °C |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-2 (EN50082-2), уровень light industry, критерий A |
Надежность
| Параметр | Значение |
| MTBF | 120.5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Конструктивные параметры
| Параметр | Значение |
| Габариты | 278 × 127 × 43 мм (Д × Ш × В) |
| Масса | 1.7 кг |
| Упаковка | 6 шт.; 11.3 кг; 0.67 CUFT |
Подключение
Назначение силовых клемм:
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | -V |
| 7 ~ 9 | +V |
Назначение разъема CN51:
| Номер контакта | Назначение |
| 1 | GND |
| 2 | RC- |
| 3 | RC+ |
| 4 | Не используется |
| 5 | Не используется |
| 6 | +S |
Примечания
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, заканчивающейся параллельным конденсатором 0.1 мкФ и 47 мкФ. |
| 3 | Допуск включает стабилизацию по сети, стабилизацию по нагрузке и допуск выходного напряжения. |
| 4 | TSW1: обнаружение перегрева силового транзистора. TSW2: обнаружение перегрева выходного диода. |
| 5 | Циклическая нагрузка максимальна в пределах каждых 30 минут. Средняя выходная мощность не должна превышать номинальную. |
| 6 | При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует использовать кривую дерейтингa. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания по ЭМС выполняются при монтаже на металлической пластине размером 360 мм × 360 мм толщиной 1 мм. |
| 8 | Температурный дерейтинг для безвентиляторных моделей составляет 3.5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте эксплуатации выше 2000 м. |
