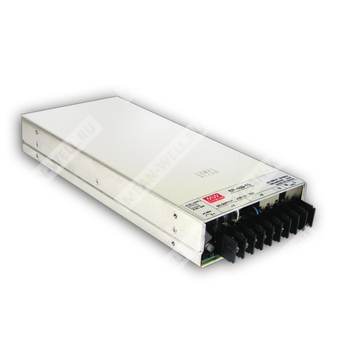

SP-480-24 - импульсный источник питания 24 В, 480 Вт с активным PFC, защитами и дистанционным управлением
Назначение: одно выходной AC/DC источник питания для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Партномер | Расшифровка |
| SP | серия источников питания Mean Well SP |
| 480 | номинальная мощность 480 Вт |
| 24 | выходное напряжение 24 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная функция активной коррекции коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность: 5.18 Вт/дюйм³.
- Низкопрофильное исполнение: толщина 43 мм.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного контроля напряжения.
- Активное ограничение пускового тока по сети переменного тока.
- Подходит для установки в промышленное оборудование.
Выход
| Параметр | Значение для SP-480-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0 ~ 22 А |
| Номинальная мощность | 480 Вт |
| Пиковая нагрузка 10 мин. | 528 Вт |
| Диапазон подстройки выходного напряжения | 22 ~ 27.6 В |
| Нестабильность по сети | ±1.0% |
| Нестабильность по нагрузке | ±0.5% |
| Время запуска, время нарастания | 1000 мс, 80 мс при 230 В AC; 2500 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 18 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±0.5% |
Вход
| Параметр | Значение для SP-480-24 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В AC; PF > 0.98 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Потребляемый ток AC, тип. | 6.5 А при 115 В AC; 3.5 А при 230 В AC |
Защиты
| Вид защиты | Параметры для SP-480-24 |
| Перегрузка | 23.1 ~ 29.7 А; тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Перенапряжение | 28.8 ~ 33.6 В; тип защиты: отключение выходного напряжения, повторный запуск для восстановления |
| Перегрев | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0.8 В — включение; 4 ~ 10 В — выключение |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN61000-6-2 (EN50082-2), уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +60 °C, см. график дерейтингa |
| Температура хранения и влажность | -40 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 120.5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 278 × 127 × 43 мм (Д × Ш × В) |
| Масса | 1.7 кг |
| Упаковка | 6 шт.; 11.3 кг; 0.67 куб. фута |
| Исполнение охлаждения | Принудительное охлаждение встроенным вентилятором |
| Монтаж | Корпус серии Case No. 929A |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | -V |
| 7 ~ 9 | +V |
Разъем дистанционного контроля
| Номер контакта | Назначение |
| 1 | GND |
| 2 | RC- |
| 3 | RC+ |
| 4 | N.C. |
| 5 | +S |
| 6 | -S |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц, с помощью витой пары длиной 12 дюймов, оконечной нагрузкой 0.1 мкФ и 47 мкФ параллельно.
3. Допуск включает нестабильность по сети, нестабильность по нагрузке и регулировку выходного напряжения.
4. TSW1: контроль перегрева силового транзистора.
5. TSW2: контроль перегрева выходного диода.
6. Максимальный рабочий цикл не должен превышать номинальную мощность. Средняя выходная мощность в течение 30 минут не должна превышать номинал.
7. Для испытаний по ЭМС источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм и толщиной 1 мм. Окончательная установка должна обеспечивать соответствие директивам ЭМС. Для получения указаний по проведению испытаний компонентов следует обращаться к испытаниям на ЭМС источников питания компонентов.
8. Снижение допустимой температуры окружающей среды: 3.5 °C на 1000 м при безвентиляторном исполнении и 5 °C на 1000 м при вентиляторном исполнении при высоте более 2000 м.
