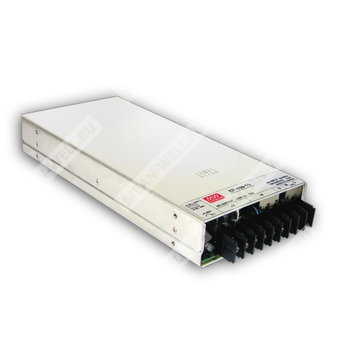

SP-480-48 - импульсный источник питания 480 Вт с одним выходом 48 В с активным корректором коэффициента мощности.
Назначение: AC/DC источник питания промышленного исполнения с одним стабилизированным выходом 48 В, предназначенный для питания аппаратуры автоматизации, промышленной электроники и систем, требующих высокой удельной мощности и PFC.
Расшифровка партномера
| Позиция | Расшифровка |
| SP | Серия источников питания Mean Well |
| 480 | Номинальная мощность 480 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание
Серия SP-480 представляет собой импульсные источники питания с одним выходом и функцией активной коррекции коэффициента мощности. Модификация SP-480-48 обеспечивает номинальное выходное напряжение 48 В при высокой плотности мощности, принудительном воздушном охлаждении встроенным вентилятором и встроенных защитах от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная функция активного PFC, PF > 0.98 при 115 В AC и PF > 0.95 при 230 В AC на полной нагрузке.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность: 5.18 Вт/дюйм³.
- Низкопрофильное исполнение: высота 43 мм.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по цепи обратной связи.
- Активное ограничение пускового тока переменного входа.
Выход
| Параметр | Значение для SP-480-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0 ~ 11 А |
| Номинальная мощность | 480 Вт |
| Пиковая нагрузка 10 мин. | 528 Вт |
| Диапазон подстройки выходного напряжения | 41 ~ 56 В |
| Пульсации и шум | 240 мВ п-п |
| Стабилизация по линии | ±1.0% |
| Стабилизация по нагрузке | ±0.5% |
| Установка, время нарастания | 1000 мс, 80 мс при 230 В AC |
| Время удержания | 18 мс при 230 В AC |
| Точность выходного напряжения | ±1.0% |
Вход
| Параметр | Значение для SP-480-48 |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0.95 при 230 В AC, PF > 0.98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 20 А при 115 В AC, 40 А при 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток AC, тип. | 3.5 А / 230 В AC |
Защита
| Параметр | Значение для SP-480-48 |
| Защита от перегрузки | 57.6 ~ 67.2 А |
| Алгоритм защиты от перегрузки | Ограничение постоянным током, восстановление после устранения причины |
| Защита от перенапряжения | 57.6 ~ 67.2 В |
| Алгоритм защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные цепи
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0.8 В = включено; 4 ~ 10 В = выключено |
| Дистанционный контроль | Встроен |
| Удаленное измерение | Встроено |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +60 °C, с учетом кривой дерейтингa |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-2 (EN50082-2), уровень light industry, критерий A |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 278 × 127 × 43 мм (Д × Ш × В) |
| Масса | 1.7 кг |
| Упаковка | 6 шт. / 11.3 кг / 0.67 CUFT |
| Исполнение | Низкопрофильный корпус |
| Охлаждение | Принудительное воздушное, встроенный вентилятор DC |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 120.5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Клеммные соединения
| Назначение | Контакты |
| Вход питания | AC/L, AC/N |
| Защитное заземление | FG |
| Выход | +V, -V |
| Дистанционное измерение | +S, -S |
| Дистанционное управление | RC+, RC- |
| Дополнительный контакт | N.C. |
Примечания
- Все параметры не специфицированы отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает стабилизацию по линии, стабилизацию по нагрузке и точность установки напряжения.
- TSW1: обнаружение перегрева силового транзистора.
- TSW2: обнаружение перегрева выходного диода.
- При циклическом режиме максимальная скважность в пределах 30 минут: средняя выходная мощность не должна превышать номинальную.
- Снижение мощности может потребоваться при низком входном напряжении. Необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм; для конечного изделия требуется подтверждение соответствия ЭМС в составе системы.
- Снижение рабочей температуры: 3.5 °C/1000 м при использовании безвентиляторных моделей и 5 °C/1000 м при использовании моделей с вентилятором для высоты более 2000 м (6500 ft).
