SP-480-5

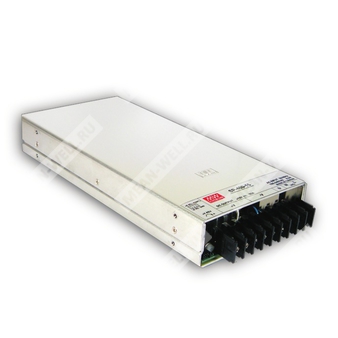

SP-480-5 - импульсный источник питания 480 Вт с одним выходом 5 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| SP | Серия источников питания Mean Well |
| 480 | Номинальная мощность 480 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
SP-480-5 — источник питания переменного/постоянного тока с одним выходом, предназначенный для промышленного применения. Модель выполнена в низкопрофильном корпусе, оснащена встроенной активной коррекцией коэффициента мощности, принудительным охлаждением встроенным вентилятором, функциями дистанционного включения/выключения и дистанционного измерения, а также полным набором защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Высокая удельная мощность.
- Низкопрофильное исполнение: 43 мм.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционного измерения.
- Активное ограничение пускового тока по AC-входу.
Вход
| Диапазон входного напряжения | 85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF>0.95 при 230 В AC; PF>0.98 при 115 В AC, при полной нагрузке |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC |
| Потребляемый ток переменного тока, тип. | 6.5 А при 115 В AC; 3.5 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Время запуска, тип. | 2500 мс при 115 В AC; 1000 мс при 230 В AC, 80 мс при полной нагрузке |
| Время удержания, тип. | 18 мс при 115 В AC; 18 мс при 230 В AC, при полной нагрузке |
Выход
| Выходное напряжение | 5 В |
| Номинальный ток | 85 А |
| Диапазон тока | 0 ~ 85 А |
| Номинальная мощность | 425 Вт |
| Пиковая нагрузка (10 мин.) | 425 Вт |
| Диапазон подстройки выходного напряжения | 4.5 ~ 5.5 В |
| Нестабильность по сети | ±2.0% |
| Нестабильность по нагрузке | ±0.5% |
| Время установления, тип. | 2500 мс при 115 В AC; 1000 мс при 230 В AC, при полной нагрузке |
| Пульсации и шум | 80 мВ п-п |
| Допуск по напряжению | ±0.5% |
Защита
| Перегрузка | 87 ~ 103 А; режим ограничения постоянного тока, восстановление после устранения причины |
| Перенапряжение | 5.75 ~ 6.75 В; отключение выходного напряжения, восстановление повторным включением питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Дистанционное управление | RC+/RC-: 0 ~ 0.8 В — включение; 4 ~ 10 В — выключение |
Эксплуатационные параметры
| Рабочая температура | -20 ~ +60 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: короткое замыкание |
| Сопротивление изоляции | Вход/выход, вход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, -3 |
| Иммунитет | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61000-6-2 (EN50082-2), уровень light industry, критерий A |
Надежность
| MTBF | 120.5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Размеры | 278 × 127 × 43 мм (Д × Ш × В) |
| Масса | 1.7 кг |
| Упаковка | 6 шт.; 11.3 кг; 0.67 CUFT |
| Исполнение | Низкопрофильный металлический корпус с встроенным вентилятором |
Назначение выводов
| Клеммы AC-входа | 1 — FG; 2 — AC/N; 3 — AC/L |
| Клеммы DC-выхода | 4 ~ 6 — -V; 7 ~ 9 — +V |
Контрольный разъём CN51
| 1 | GND |
| 2 | RC- |
| 3 | RC+ |
| 4 | N.C. |
| 5 | +S |
| 6 | -S |
Примечания
1. Не все параметры специально упоминаются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0.1 мкФ и 47 мкФ параллельно.
3. Допуск включает нестабильность по сети и по нагрузке.
4. TSW1: датчик температуры радиатора силового транзистора.
5. TSW2: датчик температуры диода радиатора.
6. Максимальный цикл нагрузки в течение 30 минут: средняя выходная мощность не должна превышать номинальную.
7. Для снижения температуры может потребоваться снижение входного напряжения. Для подробностей следует проверять кривую снижения мощности.
8. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания EMC проводятся при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено, что соответствует директивам EMC. Для рекомендаций по проведению испытаний следует обращаться к испытаниям EMC для источников питания компонентов.
9. Понижение номинальных параметров для фанковых моделей: 3.5 °C/1000 м при работе на высоте более 2000 м; для безвентиляторных моделей: 5 °C/1000 м при высоте более 2000 м.
